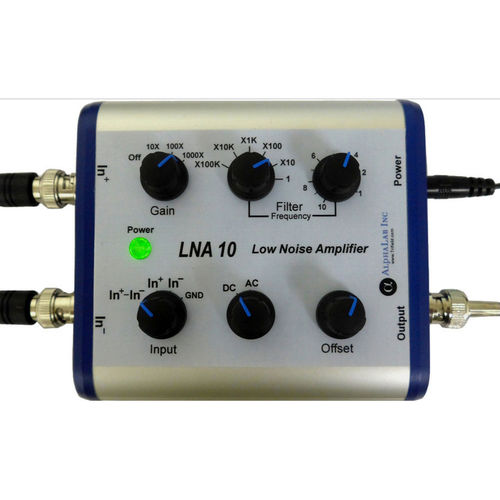

Предусилитель сигнала LNA 10

Preamp осциллографа LNA 10 значительно улучшит представление небольш-сигнала осциллографов на частотах под 1MHz. Характер продукции: С этим preamp, сигналы подводн-микровольта можно показать на объемах которые типично только идут вниз к 1mV/div на вертикальной оси. Preamp включает сетноой-аналогов истинный дифференциальный входной сигнал и сетноой-аналогов низкопроходный фильтр (настраиваемое 1Hz-1MHz). Входн-снабженный ссылками спектр шума RMS для f >100Hz 4 nV/√Hz или более менее, настолько например, даже с 1000 увеличениями x, полный шум от 100 Hz до 1000 Hz чем 1 div размах на вертикальной установке объема 1mV/div (принимая входной сигнал низко-импеданса). Большинств осциллографы конструированы для показа высокочастотных (быстрых) событий которые могут внутреннеприсуще иметь шум милливольта или больше. Однако, низкочастотные сигналы имеют гораздо более менее внутреннеприсущий шум, так малошумный preamp и ширин полосы частот-ограничиваясь фильтр необходим для небольших сигналов на низкочастотном.* большинств усилители имеют спектр белого шума (плоскую спектральную кривую) на всех частотах выше ~1000 Hz. Этот спектр белого шума обычно определен как определенное количество nV в √Hz. Однако, не похож на типичные пассивные резисторы, соответствующий спектр шума входного сигнала полупроводниковых усилителей (в nV/√Hz) становится более высоко на низких частотах. Типично число nV/√Hz пропорционально к ~1/f для f ≤10Hz. Таблица ниже показывает фактический шум LNA 10 в различных диапазонах изменения частот. На всех частотах, LNA 10 имеет очень меньше шума чем типичные полупроводниковые усилители.
