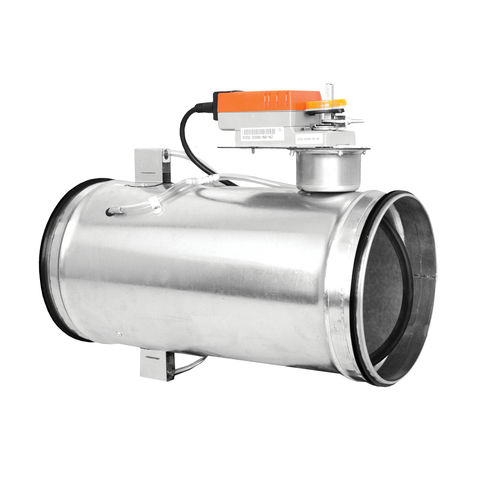

Объемный регулятор расхода RAVAV / RAVAV-Q

для воздухадля CVC применения

Регулятор RAVAV предназначен для применения в инсталляциях механической вентиляции и является существенным компонентом системы с переменным потоком воздуха. Корпус регулятора выполнен из стального оцинкованного листового материала Z275. Дополнительно есть возможность выполнения корпуса из нержавеющей стали сорта 1.4301. Края корпуса с механически монтируемыми прокладками на основе резины EPDM, обеспечивают плотность соединения с вентиляционными каналами. Внутри корпуса регулирующая дроссельная заслонка также оснащена уплотнением. Серводвигатель установлен на корпусе регулятора таким образом, чтобы дать возможность обеспечения термической изоляции системы. Измерительная система, выполненная с помощью алюминиевых концентрирующих трубок и патрубков приема давления, обеспечивает достоверное измерение количества проходящего воздуха. Серводвигатель, регулятор, а также датчик интегрированы в одном устройстве. Серводвигатель своевременно регулирует позицию дроссельной заслонки, регулятор сравнивает величины актуального потока воздуха с заданной величиной, а датчик преобразовывает величину дифференциального давления в электрический сигнал. Плотность регулирующей дроссельной заслонки относится к 4 классу согласно EN-1751:1998. Неплотность корпуса классифицируется в классе C согласно EN- 1751:1998.
