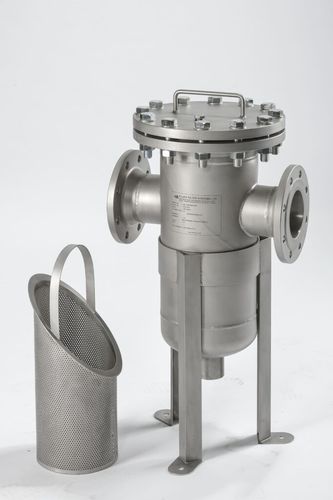

Корпус корзиночного фильтра IBF series

Изготовленные сетчатые фильтры серии IBF являются идеальным решением для удаления твердых частиц из потока жидкости. Сферы применения включают защиту от попадания мусора насосов, счетчиков, клапанов, форсунок и теплообменников. Сетчатые фильтры серии IBF имеют рядные соединения, что облегчает монтаж на трубопроводах. Стандартные размеры соединений - от 1" до 12" с фланцем (ANSI или DN), по запросу могут поставляться емкости большего размера. Изготовленные сетчатые фильтры имеют привинченную крышку, оснащенную подъемной ручкой и ½-дюймовым выпускным клапаном. Более крупные модели оснащаются подъемным механизмом, а также могут иметь такие дополнительные элементы, как подъемные проушины. Стандартное давление составляет 10 бар, температура - 110°C, по запросу могут поставляться более высокие номиналы. Внутренняя корзина имеет эллиптическую форму с углом наклона 45o и обеспечивает высокую площадь фильтрующей поверхности, которая значительно превосходит литые сетчатые фильтры с эквивалентным размером патрубка. Фильтры серии IBF специально разработаны с учетом высокого коэффициента открытой площади (свободная площадь экрана, деленная на номинальную площадь выходного отверстия), что обеспечивает низкие перепады давления и более длительный срок службы до очистки. Стандартная корзина изготовлена из перфорированного листа толщиной 3 мм и может быть облицована прецизионными плетеными сетками из нержавеющей стали размером от 840 до 37 мкм (от 20 до 400 меш). Для задач, требующих более грубой фильтрации, мы предлагаем ряд корзин из перфорированного листа толщиной от 1 мм до 10 мм (от 18 до 3/8 дюйма). Помимо стандартных марок, мы можем предложить фильтровальные корзины с сетками особой или повышенной прочности, а также изготовленные из других материалов, например, из клиновой проволоки.
