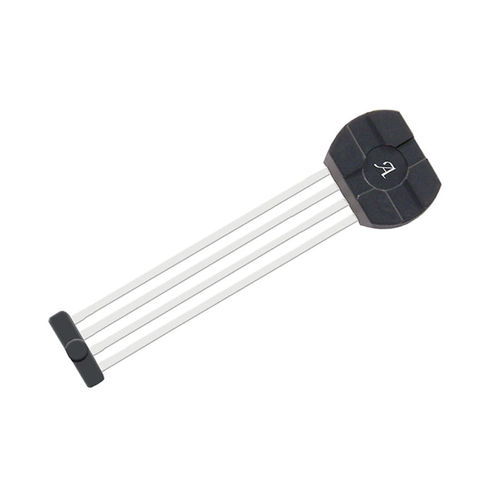

Линейный датчик скорости ATS601 series

с эффектом Холла

ATS601LSG является уникальным дополнением к семейству ИС распределительного вала Allegro™. В качестве отдельного элемента, определенного состояния включения питания, датчик IC, он обеспечивает первое обнаружение падающего фронта импульса, высокую точность работы фронта импульса и нечувствительность направления/направленности во всем рабочем диапазоне воздушного зазора, скорости и температуры. Устройство ATS601LSG состоит из оптимизированной ИС зала и простой конфигурации магнитных гранул. Одноэлементная ИС зала и конфигурация магнитных пеллет переключаются в ответ на магнитные сигналы, создаваемые ферромагнитной мишенью. ИС содержит низкоскоростной фильтр, который повышает помехоустойчивость и соотношение сигнал/шум датчика IC. Сложная цифровая конструкция схемы устраняет вредное влияние разрывов геометрии цели, магнитных и системных смещений, а также тепловых градиентов. Обработка сигнала используется для обеспечения нулевой скорости независимо от воздушного зазора, а также для динамической адаптации производительности устройства к типичным условиям эксплуатации в автомобильной промышленности, особенно при измерении распредвалов. Выходной сигнал устройства представляет собой цифровое представление профиля ферромагнитной мишени. Ряд заводских программируемых опций позволяет оптимизировать производительность в соответствии с конкретными требованиями применения. ATS601 поставляется в 4-контактном корпусе SIP (суффикс SG), не содержащем свинца (Pb), со 100% матовым покрытием оловянной свинцовой рамы.
