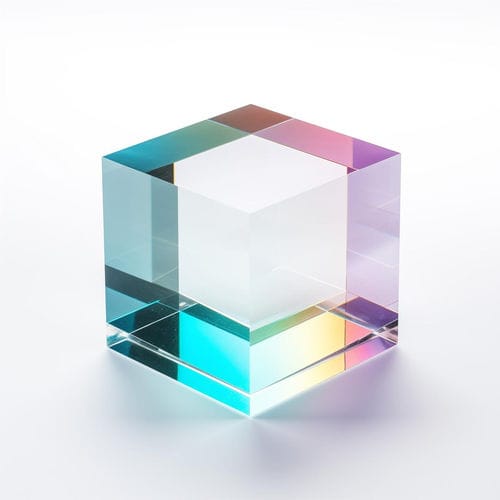

Лучерасщепитель оптические

кубическийбез поляризации

Основная функция куба Non-Polarizing Beamsplitter (NPBS) - разделение лазерного луча (одного или широкого диапазона длин волн) с сохранением состояния поляризации. Как работают кубы Non-Polarizing Beamsplitter (NPBS)? Как только входящий луч достигает гипотенузы куба Alien Photonics NPBS, он разделяется на два луча в соответствии с заданным коэффициентом разделения. Один луч проходит через куб, а другой отражается под углом 90° (перпендикулярно входящему лучу). Состояние поляризации обоих лучей остается неизменным. Как изготавливаются кубы с неполяризующимся пучком (NPBS)? Аналогично стандартным кубам PBS, High Energy PBS и Broad Band PBS, производство кубов NPBS в Alien Photonics начинается с полировки двух призм с прямым углом. После того как дизайн покрытия готов, на одну из призм наносится неполяризующееся покрытие beamplitter на гипотенузе. Затем на входную и выходную поверхности наносится антибликовое покрытие. Следующий шаг - сборка призм, которая обычно выполняется с помощью цемента (эпоксидного клея). Заключительный этап - кубики NPBS проверяются и складируются или отправляются заказчику. Альтернативы кубам NPBS Кубики NPBS очень похожи на несколько продуктов Alien Photonics. Прежде всего, это неполяризующийся TFP beamplitter. Этот оптический компонент выполняет ту же функцию, основные отличия: форма, отсутствие цемента (клея) и угол падения. Частичные отражатели также разделяют свет, однако они обычно рассчитаны на работу при нормальном угле и не оптимизированы для сохранения состояния поляризации и используются в основном в лазерных резонаторах с зеркалами высокого отражения (однополосных, двухполосных или бродбанд).
