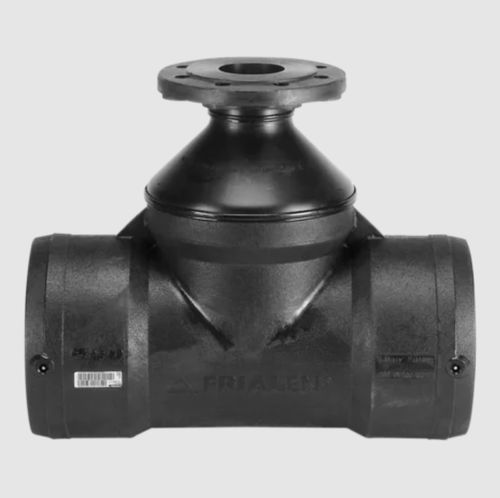

Гидравлический фитинг FLT

винтовойТ-образныйDIN

Фланцевый тройник TFL Вода Материал; PE 100 и металлическая вставка Техника безопасности Примечание: Редукционный и плавящийся фланец. Металлическая вставка во фланце для предотвращения холодного потока. Мы рекомендуем уплотнения GST. Обратите внимание на моменты затяжки винтов после указания производителя уплотнения или DVS. Области применения Фланцевый тройник FRIALEN используется для перехода между трубами HD-PE к трубам или клапанам из металла. Основной областью применения фланцевого тройника FRIALEN является соединение с гидрантом. Для ответвления трубопровода DN 80 вы можете прикрепить к фланцу непосредственно запорный клапан. Другие номинальные диаметры также могут быть реализованы с помощью FRIALEN T-Piece1) в сочетании с FRIALEN фланцевым редуктором FLR, соответственно, если номинальный диаметр равен FRIALEN Full facing flange EFL2). Инструкции по монтажу Фланцевый тройник устанавливается только в безнапорном состоянии. Пожалуйста, обратитесь к инструкции по монтажу FRIALEN-Assembly Instructions в отношении подготовки тройника в направлении проходного отверстия с трубами HD-PE (разметка глубины вставки, удаление оксидной кожи, очистка и т.д.) для соединения FRIALEN. Размеры фланцевого соединения соответствуют DIN EN 1092-1. Необходимы дополнительные шайбы. Можно использовать любые стандартные профильные или плоские прокладки. Соблюдайте требования производителя прокладок по моменту затяжки винтов. Мы рекомендуем прокладки G-ST. Веские причины для использования FRIALEN Flange T-Piece FLT: Компактная деталь из HD-PE для прямого соединения с фланцевыми клапанами и гидрантами Заводское изготовление комбинации из тройника FRIALEN, редуктора и приварного фланца (неподвижный фланец)
