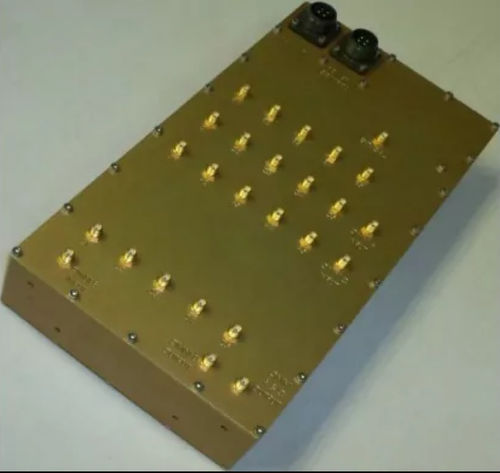

Многополюсный переключатель DF-A0052

ESDустойчивый к атмосферным воздействияммощности

DF-A0052 - это высокоскоростной, 3-х полосный, 5-ти - 3-х канальный коммутирующий коммутатор, предназначенный для пеленгаторных антенн с переключаемыми элементами. Коммутатор принимает три полосы частот, каждая с 5 антенными элементами, и направляет любые 3 элемента из выбранной полосы из 5 элементов на любой из 3 выходов. Он также предназначен для внутреннего монтажа в атмосферостойкой полости пеленгаторных антенн DF-A0029, DF-A0031 и DF-A0037. Коммутатор состоит из 5 параллельных каналов, каждый из которых оснащен ограничителями входной мощности, ESD-защитой, малошумящим усилителем и переключателем диапазонов. Также может быть выбран калибровочный диапазон, обеспечивающий сбалансированное 5-полосное разделение внутреннего или внешнего калибровочного сигнала для калибровки цепи и приемника. Каждый канал оснащен малошумящим усилителем в калибровочной цепи, чтобы помочь преодолеть потери в коммутаторе и кабеле. Переключатель принимает очень широкий диапазон входного напряжения. Управление осуществляется с помощью жестко подключенных логических линий или интерфейса EIA-485 (RS-485). Все переключатели твердотельные, что обеспечивает быструю коммутацию и неограниченное количество циклов переключения. Размеры (м) - - 260 мм длина160 мм ширина100 мм высота Масса (кг) - - 4 Максимальное КСВН - - < 2,5 - - Размер (м) - - 0.32
