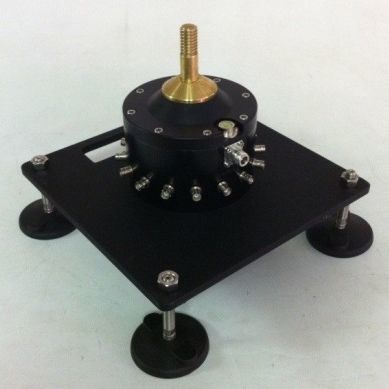

Антенна HF DF-A0015

всенаправленнаянаружнаякомпактная

DF-A0015 представляет собой 8-элементную активную антенную решетку Adcock с центрально расположенным девятым элементом для всенаправленного зондирования. Эта пеленгаторная антенная решетка Adcock охватывает диапазон частот от 1 МГц до 30 МГц. Для улучшения характеристик на низких частотах вместо нее может быть установлена антенна DF-A0076. Помимо 9 элементов оригинальной DF-A0015, эта антенная решетка имеет вторую решетку, диаметр которой примерно в 4 раза больше, что обеспечивает превосходную чувствительность DF в диапазоне от 0,5 до 7 МГц. Массивы предназначены для использования в сочетании с методом оценки ДФ Ватсона Ватта (WW). Для повышения точности в диапазоне от 25 до 30 МГц можно также использовать скорректированный WW. Решетка имеет пассивный режим, в котором активная согласующая схема обходится и отключается от питания. Все антенные элементы подключены к центральной комбинационной системе для формирования луча. Поставляемая в компактных коробках для хранения и транспортировки, антенна может быть собрана одним человеком за 60 минут без специальных инструментов или гражданского оборудования. Регулируемые ножки расположены на каждом элементе, что позволяет использовать их на неровных поверхностях. Массив предназначен для длительного размещения на открытом воздухе и устойчив к атмосферным воздействиям. Размеры (м) - - 2,8 м высота16 м диаметр - Масса (кг) - - 98,5 - - Максимальное КСВР - - < 2 - Поляризация - - Вертикальная - - Размер (м) - - 16
