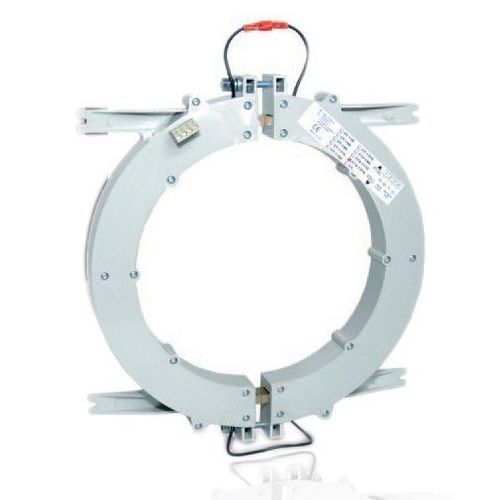

Трансформатор тока CT Series

с расщепленным сердечникомдля высокой мощностиуправляющий

Тороидальные трансформаторы тока серий CT-1, CTA-1, которые выбираются в зависимости от толщины кабеля или шины, подключаются к входу измерения тока реле остаточного тока и используются для измерения токов утечки. При измерении тока токи, проходящие через фазные и нейтральные линии, собираются в виде векторов и сравниваются со значением тока, установленным на реле серии RCR и ELR. В дополнение к тороидальным трансформаторам остаточного тока серии CT, которые обычно используются при прокладке кабелей или при отключении линейного соединения, установка может быть выполнена без нарушения непрерывности системы с помощью тороидального трансформатора остаточного тока с расщепленным сердечником серии CTA, который более прост в использовании. Он хорошо известен благодаря следующим преимуществам: - Стационарные (серия CT с цельным сердечником) или открываемые (серия CTA с расщепленным сердечником) модели - Решение для кабелей большого сечения - Тестовые обмотки - пара цепей управления (клеммы 3-4) Описание - На тороидальных трансформаторах тока имеется две обмотки. Одна используется для измерения величины тока утечки, а другая - для функции тестирования реле остаточного тока типа RCR и ELR. - Подавая испытательный ток из внешней точки, можно протестировать и проверить на неисправность как реле, так и трансформатор. - Тороидальные трансформаторы тока используются в электрических щитах с высокой мощностью и толстыми проводами и шинами. - Трансформаторы с расщепленным сердечником серии CTA-1 обеспечивают быструю и простую установку и обслуживание в местах, где простой системы может нанести большой финансовый ущерб, например, на заводах, выпускающих большое количество продукции.
