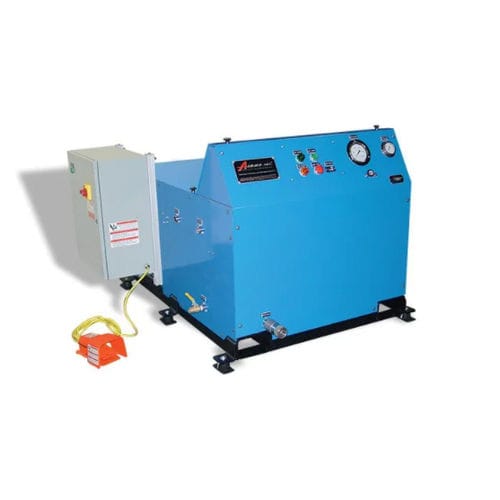

Система шарового расширителя ExpanTek® Triplex-Hydro разработана специально для механического расширения труб. В процессе работы шарового расширителя давление воды заставляет шар проходить через внутреннюю часть трубы, тем самым расширяя трубу до нужного диаметра. Величина расширения зависит от диаметра шарика и толщины стенки трубы. Этот метод используется для труб прямой длины, где расширение выполняет один оператор.
Система расширения TH Ball расширяет трубки надежно и эффективно. Используя шаровой расширительный инструмент ExpanTek® модели 22 серии, оператор помещает в трубу снаряд, например, шарик из хромированной стали. Затем он устанавливает расширительный инструмент над концом трубы и запускает цикл создания давления в системе. Вода под высоким давлением направляется за шариком, заставляя его двигаться вниз по длине трубы. Давление быстро падает, когда шарик проходит через трубку, позволяя шарику выйти из трубки с низкой скоростью для легкого захвата. Для расширения различных конфигураций трубок на катушках не требуется дополнительной настройки, так как каждая трубка расширяется индивидуально.
Технические характеристики
Описание
Максимальное давление: - Рабочее давление до 10 000 фунтов на кв. дюйм (689 бар)
Скорость потока: - 3,6 гал/мин (13,6 л/мин)
Температура: - от 32° F до 120° F (от 0° C до 49° C)
Электричество: - в зависимости от типа используемого электрооборудования
Варианты управления: - Ножная педаль или курковый выключатель инструмента
Услуги: - Вода
Время цикла: - от 2 до 5 секунд
Интерфейс оператора: - Регулировка и контроль функций системы на панели управления
Работа: - Вода под высоким давлением заставляет один шарик спускаться по трубе
Применение
Футеровка труб котлов
Змеевики конденсатора
Змеевики испарителя
Склеивание ребер и трубок
---
