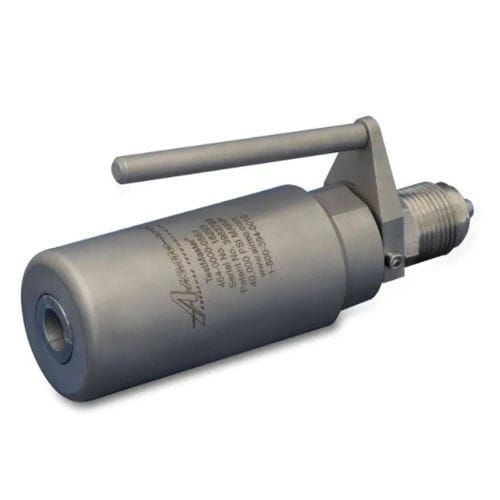

Запатентованный инструмент для гидростатических испытаний TestMaster® Model 464 Series обеспечивает быстрое, защелкивающееся соединение и надежное уплотнение труб, трубных сборок и систем. Гидравлические механизмы уплотнения вместе с предохранительным пружинным захватом обеспечивают постоянный, надежный захват во время любого цикла работы или эксплуатации. Инструмент может использоваться для различных видов работ, включая воздух, воду, масло или другие жидкости по запросу.
Инструмент серии модели 464 подходит для испытания гидростатическим давлением и гидрорасширения до 40 000 фунтов на кв. дюйм (2 758 бар) в соответствии с военными, ядерными, автомобильными и аэрокосмическими спецификациями, такими как API, ASTM, ASME, ISO, DIN и BS. Компактная, сбалансированная конструкция особенно подходит для ограниченных рабочих зон, таких как авиационные линии или системы отопления и охлаждения.
Инструмент серии модели 464 обрабатывает стандартные и метрические трубы, трубки и фитинги размером от 0,24 до 0,79 дюйма. (от 6,0 мм до 20,0 мм) в диаметре.
-
Технические характеристики
Описание
Диапазон наружных диаметров трубки: от 0,24 до 0,79 дюйма. OD
(от 6,0 мм до 20,0 мм наружный диаметр)
Службы: - Воздух, вода, масло или другие жидкости по запросу
Скорость: - Полный поток, высокая скорость предварительного заполнения
Захват и уплотнение: - на наружном диаметре трубки
Захват: - Конструкция с компенсацией давления для безопасной работы
Управление инструментом: - Рычажное
Рычажный разжим цанги: - Быстрое извлечение инструмента
Специальный принцип конструкции цангового замка: - подходит для трубок меньшей длины
Предустановленный внутренний упор трубки: - Не требует измерения
Области применения
Инструмент серии TestMaster® Model 464 используется для различных видов испытаний давлением.
Испытание гидростатическим давлением
Испытание на герметичность
Испытания при производстве труб
Испытание трубок и систем в сборе
Расширение гидравлических (водяных) труб
---
