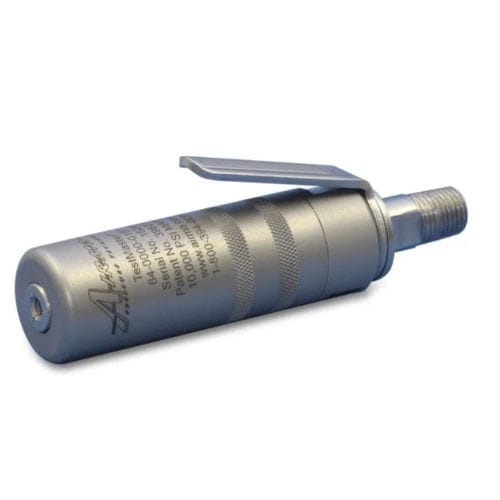

Запатентованные инструменты для гидростатических испытаний TestMaster® серии Model 64 специально разработаны для захвата и обеспечения герметичности трубок с плоским концом. Предохранительная пружина предварительно захватывает трубку, а зажимной механизм обеспечивает постоянный, надежный захват во время рабочего цикла. Инструменты поставляются с ручным рычажным или пневматическим управлением. Инструмент может использоваться для различных видов работ, включая воду, масло или другие жидкости по запросу.
Инструмент серии модели 64 подходит для испытаний гидростатическим давлением до 10 000 фунтов на кв. дюйм (689 бар) в соответствии с военными, ядерными, автомобильными и аэрокосмическими спецификациями, включая API, ASTM, ASME, ISO, DIN и BS. Компактная, сбалансированная конструкция особенно подходит для ограниченных рабочих зон, таких как авиационные линии или системы отопления и охлаждения.
Инструмент серии Модель 64 обрабатывает стандартные и метрические трубы, трубки и фитинги размером от 0,08 до 1,66 дюйма. (от 2,0 мм до 42,2 мм) в диаметре.
Технические характеристики
Описание
(689 бар)
Диапазон наружных диаметров трубки: -
0.08 дюймов до 1,66 дюйма. OD
(от 2,0 мм до 42,2 мм наружный диаметр)
Услуги: - Вода, масло или другие жидкости по запросу
Скорость: - Полнопоточная, высокая скорость предварительного заполнения
Цанговый захват и уплотнение: - по наружному диаметру трубки
Захват: - Конструкция с компенсацией давления для безопасной работы
Управление инструментом: - Рычажное
Рычажный разжим цанги: - Быстрое извлечение инструмента
Цанги с низкой маркировкой: - Предотвращает разрушение и повреждение конца трубки
Компактная, сбалансированная конструкция: - Удобство использования в условиях ограниченного пространства
Области применения
Инструмент серии TestMaster® Model 64 используется для различных видов испытаний давлением.
Испытание гидростатическим давлением
Испытание на герметичность
Испытание при производстве труб
Испытание трубок и систем в сборе
Применение для очистки
---
