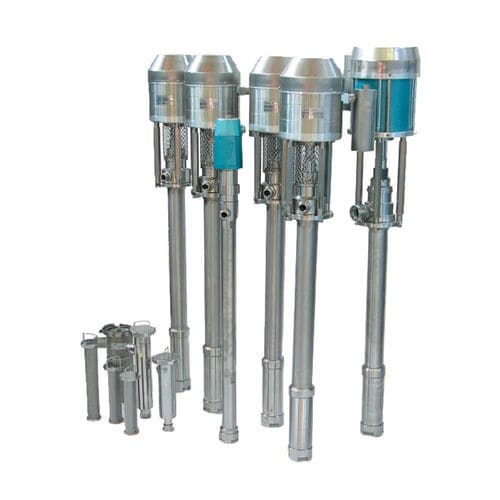

Пневматический насос 412/482 IC-D

центробежныйдля жидкостейсамозаполняющийся

Прямой пуск (высокая и средняя вязкость)
Модель насоса | Передаточное отношение | Макс. давление [bar] | Расход [L/min]
412/482 IC‑D | 2:1 | 12 | 27
621/495 IC‑D | 4:1 | 24 | 8,4
621/498 IC‑D | 4:1 | 24 | 8,4
2012/S081-1 | 4:1 | 24 | 38
2008/S080-2 | 5:1 | 30 | 46
2201/S124-2 | 5:1 | 30 | 110
319/495 IC‑D | 8:1 | 24 | 9,6
2010/S080-2 | 8:1 | 48 | 46
2201/S100-2 | 8:1 | 48 | 71
2201/S100-G11 | 8:1 | 48 | 71

Перекачка
Модель насоса | Передаточное отношение | Макс. давление [bar] | Расход [L/min]
2018/913 IC‑D | 3:1 | 18 | 45
621/734 IC‑D | 4:1 | 24 | 8,4
2014/933 IC‑D | 4:1 | 24 | 27
415/933 IC‑D | 4:1 | 24 | 27
2008/913 IC‑D | 5:1 | 30 | 45
2012/933 IC‑D | 6:1 | 36 | 27
621/259 IC‑D | 8:1 | 48 | 4,9
319/734 IC‑D | 8:1 | 48 | 9,6
2018/789 IC‑DS | 8:1 | 48 | 16
2010/913 IC‑D | 8:1 | 48 | 45
2010/918 IC‑D | 8:1 | 48 | 45
2008/920 D R S | 8:1 | 48 | 45
2016/933 IC‑D | 10:1 | 60 | 27
2006/789 IC‑DS | 12:1 | 72 | 16
319/259 IC‑D | 14:1 | 84 | 5,4
2010/789 IC‑DS | 20:1 | 120 | 16
HXD‑6918QS‑SS | 30:1 | 186 | 3
962/789 IC‑DS | 32:1 | 192 | 7,5
2201/789 IC‑DS | 32:1 | 192 | 16
HXD‑2560‑SS | 66:1 | 409,2 | 6

Сопутствующие продукты
Подбор фильтров G1 – G1 – 1/2
Пневматические подъемники 21072 | Ход 1100 мм – высота срабатывания +/- 250 мм

Общая информация
Пневматические моторы Airmation используют исключительно сжатый воздух для преобразования его в механическую работу, достигая высоких показателей производительности и КПД. Сбалансированная модульная работа двойного действия, продольный распределитель с полностью пневматическим устройством управления, миниатюризированная система пилотирования и управления: эти особенности обеспечивают надежность при любых условиях нагрузки и точность развиваемых соотношений давлений.

Насосы с пневматическим приводом
Насосы с пневматическим приводом предлагаются с передаточными отношениями от 1:1 до 100:1 и расходами от 0,2 до 80 L/min. Конструкция может быть выполнена из нержавеющей стали AISI 304, 316, 321, серии 400 и Hastelloy. Новое поколение включает материалы авиационно‑космического происхождения для повышения износостойкости, самокомпенсирующиеся калиброванные уплотнения и коаксиальные направляющие концы для оптимальной герметичности, обеспечивая надежность и производительность при упрощённом обслуживании.

Факторы при выборе
При выборе подходящего оборудования следует учитывать: расход, передаточные отношения, вязкость и физико‑химические характеристики продукта, а также конкретный тип применения.

Характеристики / технические спецификации

• Представленные типы: Прямой пуск (высокая и средняя вязкость), Перекачка.
• Диапазон отношений: от 1:1 до 100:1 (примеры на странице: 2:1, 3:1, 4:1, 5:1, 6:1, 8:1, 10:1, 12:1, 14:1, 20:1, 30:1, 32:1, 66:1).
• Максимальные давления, указанные в таблицах: от 12 bar до 409,2 bar в зависимости от модели.
• Примеры расходов: от 3 L/min до 186 L/min; типичные значения в таблицах (например 27, 8,4, 38, 46, 110, 9,6, 71, 45, 4,9, 16, 3, 7,5, 6).
• Калибры пневматических моторов: DN 3/4" (20 mm) ÷ DN 12" (300 mm).
• Материалы конструкции: нержавеющая сталь AISI 304, 316, 321, серии 400; Hastelloy доступен.
• Применения: перекачка жидких и вязких продуктов, дозирование и интеграция с компонентами Airmation.
• Проектирование: продольное распределение, пневматическое управление, интегрированные компоненты для оптимизации производительности и производительности.
