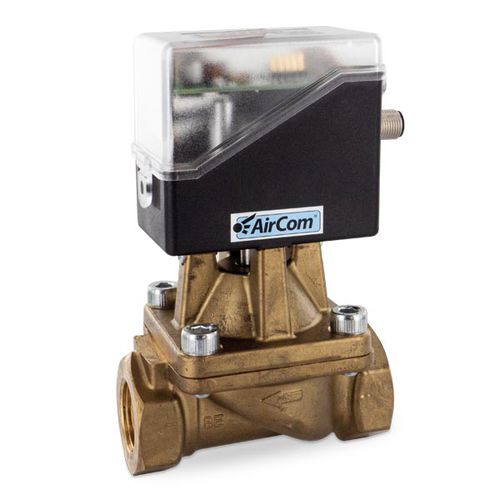

Моторизованный пропорциональный клапан расхода с низким энергопотреблением
и устойчивостью к загрязнениям. Настройка дросселя осуществляется износостойкими
износостойкими регулирующими приводами из оксидной керамики. Дросселирование происходит
с герметичным нулевым затвором, но без газонепроницаемости.
Среда: сжатый воздух, вакуум или жидкости с вязкостью до 40 мм²/с
Гистерезис: ± 4%
Работа:
Постоянный ток, синхронный или шаговый двигатель со стандартным напряжением 24 В постоянного тока
или переменного тока ±10% остаточной пульсации и IP 54.
Все двигатели соответствуют стандартам EN50.081-1, EN50.082-2 и 89/336/EEC.
DC_motor_(15/24):
Двигатель с потенциометром обратной связи для сервоусилителя.
Резистор 1kΩ ± 20 %, управление, например, с помощью сервоусилителя.
Используется только часть диапазона потенциометра.
Напряжение для потенциометра 12 В, макс. 10 мА.
DC_двигатель_(50/51):
Со встроенным регулятором положения.
Вход уставки с помощью перемычек = 0...10 В, 0/4...20 мА.
Входное сопротивление 200 кОм при сигнале напряжения, 500 Ом при сигнале тока.
Шаговый_двигатель_(38):
Биполярный, с помощью SAA1042A (Motorola) с падающим сопротивлением
44 Ω на фазу при драйвере (полный шаг).
рабочее напряжение 24 В ± 5%. 2028 шагов для поворота управляющего диска на 90°,
номинальная частота шагов 200 Гц.
Корпус: латунь
Диски управления: оксидная керамика
Эластомер: NBR/Buna-N, опционально FKM или EPDM
---
