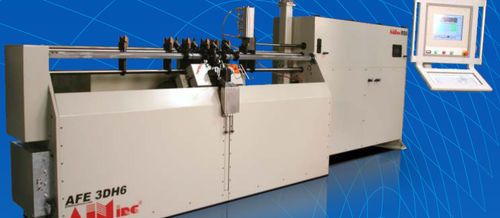

Электрогидравлический гибочный пресс AFE-xDHx

электрическийдля трубдля профилей

Линия оборудования AFE-xDHx разработана с учетом старой четырехслайдовой технологии, но без трудоемких сложных настроек, дорогостоящей оснастки и необходимости в опытных операторах. DH в номере модели означает "двойная головка", что означает наличие у станка двух отдельных гибочных головок. Каждая гибочная головка позиционируется вдоль прямой проволоки и сгибает ее в соответствии с запрограммированными данными. Пользователь вручную подает прямую предварительно отрезанную проволоку к гибочной головке или модуль подачи проволоки (опция) автоматически подает проволоку через правильную головку и отрезает ее на заданную пользователем длину. Механизм бункера может помещать прямые и отрезанные куски проволоки непосредственно к двум трубогибам. Автоматический захват (опция 3D) может вращать и удерживать прямую проволоку во время гибки. После того как деталь готова, она может выбрасываться в держатель деталей или в дополнительный роботизированный манипулятор "Pick & Place". Станок AFE-xDHx имеет четыре (4) независимые системы координат. 1) Координаты питателя/бункера 2) Координаты левого трубогиба и ползуна 3) Координата правого трубогиба и ползуна 4) Координата вращающегося зажима (на 3-мерных моделях) Поскольку все системы координат работают независимо друг от друга, они могут работать одновременно, синхронизируясь по координате вращающегося зажима. Даже при сложной конфигурации DH программное обеспечение AIM SmartEditor® автоматически генерирует алгоритмы, необходимые контроллеру станка. Станок AIM DH имеет встроенные алгоритмы, которые создают сложные алгоритмы движения! Пользователь AIM просто вводит длины и углы, составляющие нужную деталь, а SmartEditor® делает все остальное.
