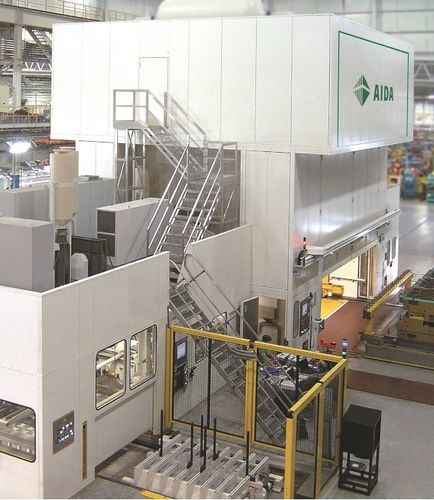

Механический пресс TME-S4 series

для формовкидля тиснениядля листового металла

Обзор
Серия TME-S4 включает прямосторонние четырехопорные трансферные прессы, разработанные для формовки штампами передачи листового металла. Очень жесткая рамная конструкция на тягах в сочетании с подшипниками с минимальными зазорами снижает прорывы и шум, повышает долгосрочную точность и продлевает срок службы штампов. Центры точек подвеса ползуна расположены очень близко к центрам тяг, что обеспечивает оптимальную структуру для многопроцессной формовки, позволяя широко разнесенные левые/правые точки подвеса и высокую грузоподъемность при эксцентрической загрузке. Встроенные динамические противовесы уменьшают вибрацию и обеспечивают стабильную высокоскоростную производительность.

Особенности

• Кованые эксцентриковые валы с динамической балансировкой ползуна и верхнего штампа
• Рама на тягах с очень малым прогибом и минимальными зазорами подшипников
• Встроенные динамические противовесы для снижения вибрации и стабильной работы на высоких скоростях
• Большой зазор между левой и правой точками подвеса для восприятия эксцентричных и тяжелых нагрузок
• Симметричная передне-задняя и левая-правая рама для высокой динамической точности; подходит для прогрессивной штамповки толстых листов

Основные характеристики
Модель | TME-S4-6300 | TME-S4-8000 | TME-S4-10000
Вместимость (kN) | 6300 | 8000 | 10000
Ход (mm) | 300 | 300 | 250 – 400
Ходов в минуту (min-1) | 15 ÷ 80 | 15 ÷ 65 | 15 ÷ 56
Площадь ползуна (L/R x F/B) (mm) | 4500 x 2200 | 5000 x 2630 | 4500 x 2480
Площадь плиты (L/R x F/B) (mm) | 4300 x 2200 | 5000 x 2630 | 4500 x 2300
Открытие бокового окна (mm) | 2000 | 2300 | 2250
Высота закрытия (mm) | 1220 | 1200 | 1200
Регулировка ползуна (mm) | 250 | 250 | 300
