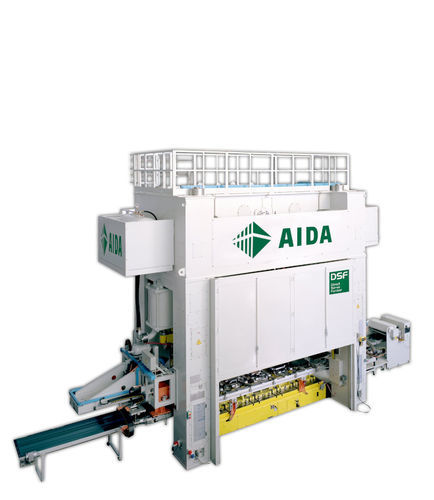

Электрический пресс DSF-TE2 Series

для формовкидля тиснениядля большого объема

Тип продукта
Серво-трансферные прессы — 2-точечные прессы с прямолинейной рамой. Диапазон грузоподъёмности: 4000 кН — 12500 кН.

Описание
Серво-трансферные прессы DSF-TE2 обеспечивают высокий уровень конфигурируемости для серийного листового формоизменения. Рама прямого типа с тягами разработана и проверена методом конечных элементов (FEM); прогиб под нагрузкой контролируется ниже 0,1 мм/м. Все конструктивные элементы изготовлены из контролируемых по качеству стальных листов и подвергнуты термическому снятию напряжений после сварки.
Прессы DSF-TE2 оснащены фирменными сервомоторами AIDA с высоким крутящим моментом и низкой скоростью. Серво-пакет AIDA позволяет программно оптимизировать ход штока и длину хода в зависимости от высоты детали, обеспечивая точный контроль скорости удара, рост производительности, увеличение ресурса штампов и снижение их обслуживания.

Ключевые особенности

• Полностью программируемая длина хода, скорость и выдержка для каждой матрицы
• Хранение 500 рабочих рецептов
• Функция Teach для минимизации ошибок ввода оператором
• Резервированные двойные энкодеры для повышенной безопасности
• 16-канальный PLS для улучшения безопасности и производительности
• Интегрированный монитор тоннажа
• Интеграция сторонних систем с отображением экранов вспомогательного оборудования на OIT пресса

Основные характеристики (таблица)
Model | DSF-TE2-4000 | DSF-TE2-6300 | DSF-TE2-8000 | DSF-TE2-10000 | DSF-TE2-12500
Capacity (kN) | 4000 | 6300 | 8000 | 10000 | 12500
Slide Stroke (single reduction) (mm) | 350 | 400 | 400 | – | –
Slide Stroke (double reduction) (mm) | – | 450 | 500 | 600 | 600
Slide and bolster length (mm) | 3050-3650 | 3500-4250 | 4100 | 4700-5500 | 4700-5500
Slide and bolster width (mm) | 1500 | 1500-1700 | 1800 | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2360 | 2360
Shut height (mm) | 600-650-700-750 | 800-900-1000 | 800-900-1000 | 900-1000 | 900-1000
Slide adjustment (mm) | 250 | 300 | 300 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 3÷90 | 3÷75 | 3÷71 | – | –
Press speed in pendulum mode (double reduction) (min⁻¹) | – | 3÷66 | 3÷60 | 3÷42 | 3÷42

Технические характеристики

• Серия: DSF-TE2 Series
• Тип пресса: 2-точечные серво-трансферные прессы, прямая рама с тягами
• Диапазон грузоподъёмности: 4000–12500 кН
• Рамные компоненты: проверены методом FEM, прогиб под нагрузкой < 0,1 мм/м
• Конструктивные материалы: контролируемые стальные листы, термическая релаксация после сварки
• Привод: фирменные сервомоторы AIDA с высоким крутящим моментом и низкой скоростью
• Программирование: ход, скорость и выдержка полностью программируемы; хранение 500 рецептов; функция Teach
• Безопасность и мониторинг: резервные двойные энкодеры; 16-канальный PLS; интегрированный монитор тоннажа
• Интеграция сторонних систем: экраны вспомогательного оборудования отображаются на OIT пресса
• Размерные и эксплуатационные диапазоны по моделям: см. блок «Основные характеристики» выше (включая длины/ширины плиты, ходы, открытие боковой панели, высоты закрытия, регулировки хода и скорости)
