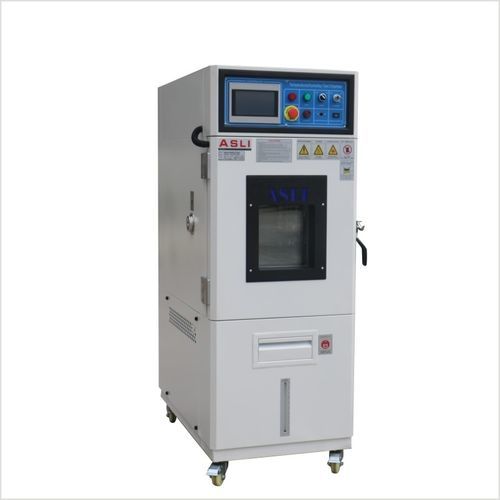

Термостатическая испытательная камера TH series

климатическаявлажностидля измерения температуры

Обзор
Этот компактный вертикальный напольный лабораторный шкаф обеспечивает точное управление температурой и влажностью для испытаний печатных плат и полупроводников. Подходит для оценки надежности и стабильности на небольших образцах, включая длительные испытания при 85°C / 85% RH. Устройство объединяет блоки управления и отображения температуры и влажности, систему защитных функций, удобный интерфейс оператора и компактный габарит для лабораторного использования.

Детали продукта

• Блок управления и отображения температуры
• Блок управления и отображения влажности
• Возможность длительных испытаний 85°C / 85% RH
• Комплексная система защит
• Простое управление с удобным интерфейсом

Ключевые особенности

• Отделка поверхности mist-strip и корпус округлой формы
• Прямоугольное двойное смотровое окно с внутренней подсветкой для наблюдения образцов
• Двухслойные изолированные герметичные двери для эффективного сохранения внутренней температуры
• Внешне подключаемая система подачи воды для удобной доливки бака увлажнения и автоматического рециркуляции
• Компрессор французской марки Tecumseh (пример) с экологичными хладагента ми (R23, R404A)
• ЖК‑блок управления отображает задаваемое и фактическое значения одновременно
• Блок управления поддерживает редактирование многосегментных программ и быстрое или плавное (ramp) управление температурой и влажностью

Технические характеристики (таблица)
Модель: TH-80, TH-150, TH-225, TH-408, TH-800, TH-1000
Внутренние размеры ШxВxГ (мм): 400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000
Внешние размеры ШxВxГ (мм): 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450
Диапазон температур: Tmin (варианты низкой температуры) A: 25°C, B: 0°C, C: -20°C, D: -40°C, E: -60°C, F: -70°C; Tmax (варианты высокой температуры): 150°C, 180°C, 200°C
Диапазон влажности: Опции: 20%~98% RH / 10%~98% RH / 5%~98% RH
Аналитическая точность / Равномерность распределения температуры и влажности: 0.1°C; 0.1% RH / ±2.0°C; ±3.0% RH
Точность управления температурой и влажностью: ±0.5°C; ±2.5% RH
Скорость нагрева: approx. 0.1~3.0°C/min
Скорость охлаждения: approx. 0.1~1.5°C/min (специально: min. 1.5°C/min)
Материал: Внутренний бак: SUS 304# нержавеющая сталь; Внешний корпус: нержавеющая сталь или холоднокатаная сталь с покрытием; Изоляция: высокоплотный жаропрочный пенопласт (формат‑хлор / этилацетат и т.п.)
Система охлаждения: Воздушное или водяное охлаждение; односегментный компрессор для -40°C; двухсегментный компрессор для -70°C
Защитные устройства: Беспредохранительный выключатель, защита от перегрузки компрессора, защита хладагента при высоком/низком напряжении, защита от избытка влажности и температуры, предохранители, система предупреждения об ошибке, защита от нехватки воды
Опциональные аксессуары: Внутренняя дверь с рабочим отверстием, Регистратор, Очиститель воды, Осушитель
Компрессор: Tecumseh (Франция) или Bitzer (Германия)
Питание: AC 220V 1ph 3 линии, 50/60 Hz | AC 380V 3ph 5 линий, 50/60 Hz
Примерный вес (кг): 150 | 180 | 250 | 320 | 400 | 450

Модель TH-64 — Краткие характеристики

• Внутренние размеры: 400×400×400 мм
• Внешние размеры: W650×H1620×D1090 мм
• Влажность: 20%~98% RH
• Вес: 75 кг
• Питание: AC 220V 1ph 3 линии

Применение в отраслях

• Лабораторные исследования — компактная напольная конструкция для удобной эксплуатации
• Электроника и полупроводники — испытания стабильности и влажности для PCB, ИС и разъемов
• Автомобильная промышленность и электромобили — испытания надежности ECU, двигателей и автомобильной электроники при термциклировании и влажно‑тепловых нагрузках
• Авиация и оборона — экологический скрининг для авионики и датчиков
• Исследование материалов — ускоренное старение и оценка экологической стабильности полимеров, композитов, покрытий и металлов
• Упаковка и транспорт — влажно‑тепловые циклы для упаковочных материалов и контейнеров
• Фотовольтаика и новые источники энергии — влажно‑тепловые и температурные циклы для солнечных элементов, модулей и элементов хранения энергии
• Университеты и испытательные лаборатории — условия, соответствующие стандартам, для исследований и сертификации

Общие применимые стандарты испытаний

• IEC 60068-2-1 — Cold
• IEC 60068-2-2 — Dry Heat
• IEC 60068-2-78 — Damp Heat, Steady State
• IEC 60068-2-30 — Damp Heat, Cyclic
• ISO 139 — Standard Atmospheres for Conditioning and Testing
• ASTM D1776 — Conditioning and Testing Textiles
• MIL-STD-810 — Environmental Engineering Considerations and Laboratory Tests
• GB/T 2423 — Environmental Testing for Electric and Electronic Products

Характеристики / технические спецификации

• Коммерческая модель: TH-80-D (серия TH: TH-80, TH-150, TH-225, TH-408, TH-800, TH-1000)
• Диапазон температур: выбираемые опции низкой температуры до -70°C и высокие температуры до 200°C
• Управление влажностью: выбираемые диапазоны до 98% RH
• Точность управления: ±0.5°C; ±2.5% RH; аналитическая точность: 0.1°C; 0.1% RH
• Скорости нарастания/падения: подъем 0.1~3.0°C/min; спад 0.1~1.5°C/min (опция min. 1.5°C/min)
• Материалы: внутренняя камера SUS 304#; внешний корпус нержавеющая сталь или окрашенная холоднокатаная сталь; высокоплотная теплоизоляция
• Охлаждение: воздушное или водяное; одно-/двухступенчатые компрессоры для низких температур
• Защитные функции: электрические защиты, защита от перегрузки, защита хладагента, предупреждения о превышении влажности/температуры и сигналы неисправности
• Опции: внутренняя дверь с отверстием, регистратор, очиститель воды, осушитель
• Рекомендации по компрессорам: Tecumseh, Bitzer
• Параметры питания: AC 220V (1ph) или AC 380V (3ph), 50/60 Hz
• Примерный вес: от 75 кг (TH-64) до 450 кг (TH-1000) в зависимости от модели
