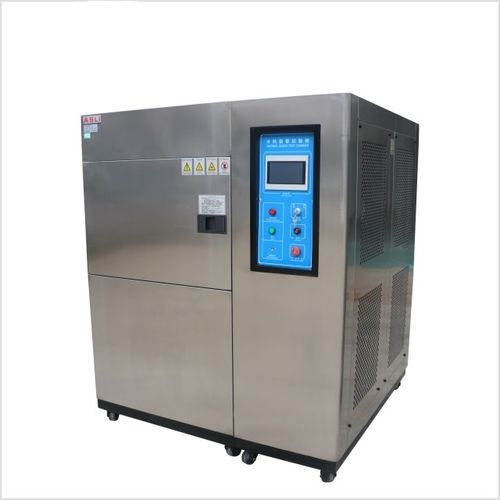

Термостатическая испытательная камера TS series

для измерения температурыустойчивостидля старения

Обзор
Программируемая камера термического шока серии TS предназначена для оценки стойкости материалов и композитов к термическому расширению/сжатию в непрерывных или мгновенных условиях высоких и низких температур. Обеспечивает испытания на стойкость и срок хранения путем воздействия управляемых циклов температур.

Семейство продуктов
Серия TS — TS-80 / TS-150 / TS-252. Модели для статических испытаний на температурную стойкость и проверки срока хранения с тремя выбираемыми уровнями низких температур (Тип A, B, C). Опции: высокотемпературная возможность +200 °C и различные компрессорные системы.

Серия TS — Сравнение трёх моделей
Внутренние размеры Ш×В×Г (мм): TS-80 500×400×400 | TS-150 600×500×500 | TS-252 700×600×600
Внешние размеры Ш×В×Г (мм): TS-80 1550×1950×1550 | TS-150 1600×2000×1700 | TS-252 1700×2100×1750
Диапазон температур испытательной зоны: Тип A −40 °C ~ +150 °C (200 °C опция); Тип B −55 °C ~ +150 °C (200 °C опция); Тип C −65 °C ~ +150 °C (200 °C опция)
Высокая температура: +60 °C ~ +150 °C (200 °C опция)
Низкая температура: −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Скорость нарастания (плавная): ок. 1–3 °C/мин (предназначено для статических испытаний стойкости, не для быстрого шока)
Точность / равномерность управления: ±0.5 °C / ±2 °C
Внутренний/внешний материал: внутренняя камера SUS 304 нержавеющая сталь; наружный корпус — нержавеющая сталь или прокатная сталь с покраской
Изоляция: высокотемпературная высокоплотная пена
Система охлаждения: полугерметичный двухступенчатый компрессор (водяное охлаждение) или герметичный двухступенчатый компрессор (воздушное охлаждение)
Питание: AC 220 V однофазное или AC 380 V трёхфазное опции
Примерный вес: TS-80 450 кг; TS-150 650 кг; TS-252 850 кг

Конфигурации

• Однокамерная конструкция: образец остаётся статичным в течение теста; без механизма передачи корзины. Подходит для проводных, деликатных или тяжёлых образцов.
• Температурные уровни: Тип A: −40 °C ~ +150 °C; Тип B: −55 °C ~ +150 °C; Тип C: −65 °C ~ +150 °C. Опция +200 °C доступна.

Особенности

• Только температура — без системы влажности: упрощённые подсистемы для облегчения эксплуатации и обслуживания.
• Три уровня низкой температуры: выбор в соответствии со стандартом испытания.
• Стабильность: управление PID + SSR обеспечивает точность ±0.5 °C и равномерность ±2 °C при длительных испытаниях.
• Компактные габариты: однокамерный корпус с одной дверью, подходит для настольной или напольной установки в лаборатории.

Встроенные / ключевые функции

• PID + SSR сбалансированное управление температурой.
• Плавная скорость нарастания ок. 1–3 °C/мин (для испытаний на стойкость/хранение).
• Длительные циклы: до 999 часов на шаг и до 9999 циклов.
• Опции двухступенчатого компрессора (водяное/воздушное охлаждение) для быстрого снижения температуры.
• Функция возврата к окружающей температуре для безопасного извлечения образцов.
• Стандартные интерфейсы RS-232 / RS-485 для логирования данных и автоматизации.
• Возможна поставка камер нестандартных размеров.

Стандарты

• GB/T 2423.1 — Испытание при низкой температуре
• GB/T 2423.2 — Испытание при высокой температуре
• GB/T 2423.22 — Изменение температуры
• GJB 150.5 / GJB 360.7 / GJB 367.2-405 — Испытания термического удара
• IEC 61215 — Квалификация PV модулей
• IEC 61646 — Квалификация тонкоплёночных PV модулей

Измеренные данные (иллюстративно)
Фактические температурные профили и данные экрана управления используются для верификации производительности циклов, соотношения уставка/факт, профилей циклирования и целостности системы/трубопроводов.

Безопасность & защиты

• Автоматический выключатель без предохранителя
• Коммутаторы высокого/низкого давления компрессора
• Защита высокого давления хладагента
• Система предупреждения о неисправности и электронная сигнализация
• Защита от перегрева
• Защита при отсутствии воды
• Защита двигателя от перегрузки

Применения

• Электроника & печатные платы
• Автомобильные компоненты
• Космическая отрасль & оборона
• Материалы & покрытия
• Солнечные / PV модули
• LED & освещение
• Батареи & накопление энергии
• Упаковка & транспорт
• Университетские & исследовательские лаборатории
• Независимые испытательные лаборатории
• Дистрибьюторы & OEM
• Медицинские приборы

FAQ — Ключевые технические ответы

• Чем отличается от камеры термического шока: серия TS выполняет плавный набор/сброс температуры (~1–3 °C/мин) для испытаний на стойкость. Камеры термического шока быстро перемещают образцы между горячими и холодными зонами для создания шоковых условий.
• Скорость нарастания: Примерно 1–3 °C/мин (для статических испытаний на стойкость).
• Срок изготовления: Около 30–40 рабочих дней в зависимости от конфигурации.
• Гарантия: Стандартная 12-месячная гарантия; возможны расширенные опции; пожизненная удалённая техническая поддержка.

Технические характеристики

• Серия: TS (TS-80, TS-150, TS-252)
• Внутренние размеры (мм): TS-80 500×400×400; TS-150 600×500×500; TS-252 700×600×600
• Внешние размеры (мм): TS-80 1550×1950×1550; TS-150 1600×2000×1700; TS-252 1700×2100×1750
• Температурные диапазоны: Высокий +60 °C ~ +150 °C (200 °C опция); Низкий A −40 °C, B −55 °C, C −65 °C
• Скорость нарастания: ≈ 1–3 °C/мин (gradual)
• Точность / равномерность: ±0.5 °C / ±2 °C
• Внутренний материал: SUS 304 нержавеющая сталь; внешний: нержавейка или окрашенная холоднокатаная сталь
• Изоляция: Высокоплотная термостойкая пена
• Система управления: P.I.D + S.S.R + микрокомпьютер
• Охлаждение: Двухступенчатые компрессоры (вод/возд охлаждение)
• Защиты: Автоматический выключатель без предохранителя; переключатель высокого/низкого давления; электронная сигнализация; защита от перегрева; защита при отсутствии воды; защита от перегрузки двигателя
• Бренды компрессоров: Tecumseh (France) / Bizer (Germany)
• Питание: AC 220 V 1-фаза 50/60 Hz или AC 380 V 3-фазы 50/60 Hz
• Примерный вес: TS-80 450 kg; TS-150 650 kg; TS-252 850 kg
• Возможности настройки: размеры камеры, диапазоны и конфигурации изготавливаются по заказу
