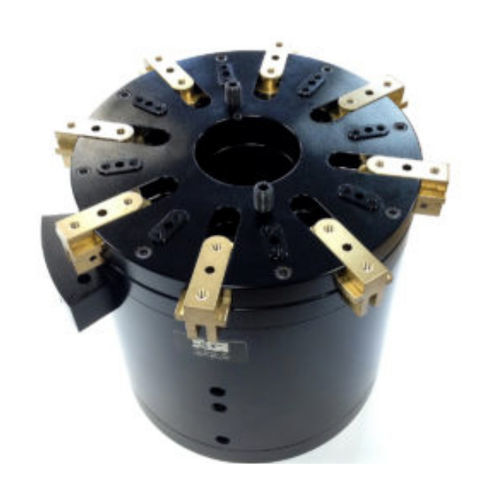

Пневматический захват AGP-10-OR

параллельный8 губоккомпактный

Особенности и преимущества *Губки имеют подшипниковые опоры T-Slot для предотвращения поломки губок и обеспечивают превосходную несущую способность. *Раздвижные губки и выталкивающие губки имеют независимые поршни для обеспечения точного времени установки уплотнительного кольца. *Компактная конструкция с большим регулируемым ходом. Истинно параллельное движение губок для удобства работы с инструментом и сквозное отверстие 2,25 дюйма. Технические характеристики изделия Сила захвата на челюсть @ 80 PSI [5,5 BAR] Раздвижные челюсти имеют усилие 112-1230 фунтов [каждая] при 80 фунтах на кв. дюйм* Усилие выталкивающих губок составляет 750 фунтов [вместе] при 80 фунтах на кв. дюйм. Время: Закрытие: 0.2 сек [0,2 сек] Открыть: 0,2 сек [0,2 сек] Диапазон давления: Низкое/Высокое 30-100 PSI [2-7 BAR] Диапазон температур: Низкая/Высокая -20°/180°F [-28°/80°C] Боковой люфт: ± 0,001 [.03 мм] Повторяемость от центра: ± .002 [.06 мм] Нагрузочная способность: Статическая - Динамическая Максимальное растяжение T 160 фунтов 45 фунтов [711 Н] [200 Н] Максимальное сжатие C 160 фунтов 45 фунтов [711 Н] [200 Н] Максимальный момент Mx 400 дюймов/фунт 100 дюймов/фунт [45 Нм] [12 Нм] Максимальный момент My 440 дюймов/фунт 120 дюймов/фунт [50 Нм] [13 Нм] Максимальный момент Mz 400 дюймов/фунт 100 дюймов/фунт [45 Нм] [12 Нм] Материал: Высокопрочный, с твердым покрытием алюминиево-бронзовые сплавы, сталь Вес: 26 фунтов [11,7 кг] * [ В зависимости от того, в каком месте цикла хода он измеряется. Чем дальше раздвигаются или раскрываются челюсти, тем больше сила. Эта экспоненциальная сила {кривая} применяется ко всем захватам AGP-OR. Также следует помнить, что это цифры "без трения". В каждом случае применения коэффициент кинетического трения будет отличаться в зависимости от конструкции пальцев {высота и длина}, и это следует учитывать на этапах проектирования сборочного оборудования ].
