Графическое табло

320x240контрольноедистанционное

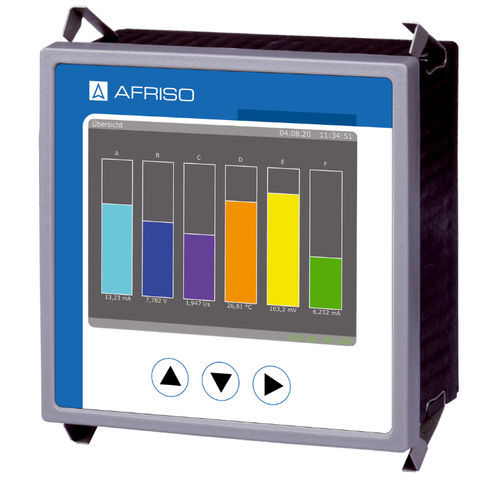

40 настраиваемых элементов дисплея 10 конфигурируемых дисплеев с 1-12 элементами Встроенный веб-сервер Удаленное управление Интерфейсные протоколы: Modbus-RTU, Modbus-TCP Применение Универсальное применение для отображения заданных значений на графическом дисплее. Прокрутка нескольких типов дисплеев. Визуальный контроль сигнала с помощью веб-браузера. Регистрация данных для последующей оценки. Описание Многоканальный технологический дисплей MPA 10 представляет собой комбинированное устройство отображения и регистрации данных для установки на панели управления. Он обеспечивает до 8 аналоговых входов для стандартных сигналов. Входы могут быть сконфигурированы как токовые входы или входы напряжения. Значения отсчетов могут быть получены из аналоговых сигналов с помощью регулируемых порогов переключения. Возможно отображение масштабированных измеренных значений с задаваемыми единицами измерения. Измеренные значения отображаются с помощью настраиваемых элементов индикации, таких как цифровая индикация, гистограмма, временная диаграмма, максимальный указатель или светодиоды. Прибор поставляется с предварительно настроенными стандартными окнами отображения. Все сигналы могут циклически регистрироваться в памяти прибора. Зарегистрированные данные сохраняются на внутренней карте памяти microSD в виде дневных файлов. Эти файлы можно в любой момент сохранить на USB-накопитель или загрузить через сетевой интерфейс. Конфигурирование устройства осуществляется через встроенный веб-сервер сетевого интерфейса или бесплатное программное обеспечение для конфигурирования. Различные интерфейсы (RS 485/LAN) позволяют легко интегрировать прибор в сети передачи данных, чтобы отображать и регистрировать данные измерений в режиме реального времени. Технические данные Диапазон измерения Токовые входы 0-20 мА Входное сопротивление 50 Ом Входы напряжения 0-10 В Входное сопротивление 100 кОм
