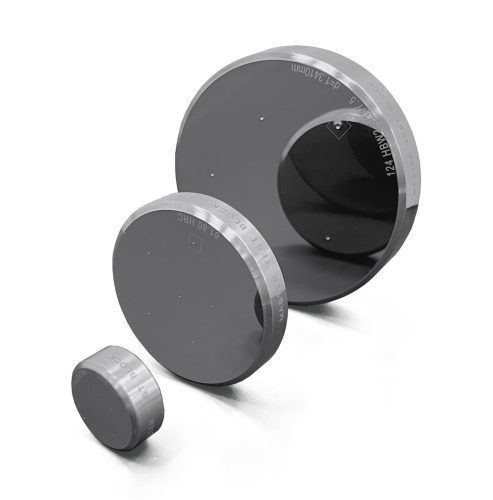

Эталонный блок для проверки твердости по Бринеллю

для испытаний на микротвердость по Виккерсудля испытаний на твердость по Роквеллу

Обзор Компания ATI поставляет сертифицированные блоки для проверки и калибровки твердомеров в соответствии с основными стандартами ISO и ASTM. Доступны блоки для шкал Роквелла, Бринелля, Виккерса, Микро-Виккерса и Кнупа. Каждый блок сертифицирован в аккредитованной лаборатории ISO/IEC 17025 (аккредитация ANAB № AC-3026.01) с признанием ILAC-MRA, что обеспечивает прослеживаемость и международное признание. Применение

• Практическая проверка и калибровка твердомеров
• Проверка оборудования после технического обслуживания или переезда
• Прослеживаемый контроль качества для лабораторий, производителей, термообработки, аэрокосмической, автомобильной и медицинской промышленности

Доступные типы

• Испытательные блоки Роквелла - включая HRA, HRB, HRC и поверхностные шкалы Роквелла
• Испытательные блоки Бринелла - включая HBW 10/3000, HBW 5/750, HBW 2.5/62.5 и другие
• Блоки Виккерса и микротвердости - от макронагрузок до диапазонов микротвердости
• Блоки Кнупа - для проверки микротвердости, где это необходимо

Почему стоит выбрать испытательные блоки ATI

• ISO/IEC 17025 аккредитованная сертификация
• ILAC-MRA признанная прослеживаемость
• Широкая доступность шкал и диапазонов твердости
• Быстрые поставки по всему миру и техническая поддержка

Твердость по Роквеллу и поверхностная твердость по Роквеллу - таблица Шкала твердости | Диапазон твердости | Размер мм с зеркальной поверхностью | Вес HRA | 20 < HRA < 40 | Ø 60X10 мм | 0,2 кг HRA | 45 < HRA < 75 | Ø 60X10 мм | 0,2 кг HRA | 80 < HRA < 84 | Ø 60X10 мм | 0,2 кг HRB | 20 < HRB < 50 | 50X50 мм (квадрат) | 0,2 кг HRB | 60 < HRB < 70 | 60X40 мм | 0,2 кг HRB | 88 < HRB < 100 | 60X40 мм | 0,2 кг HRC | 20 < HRC < 30 | Ø 60X10 мм | 0,2 кг HRC | 35 < HRC < 55 | Ø 60X10 мм | 0,2 кг HRC | 60 < HRC < 70 | Ø 60X10 мм | 0,2 кг HRD* | 40 < HRD < 47 | Ø 60X10 мм | 0,2 кг HRD* | 55 < HRD < 63 | Ø 60X10 мм | 0,2 кг HRD* | 70 < HRD < 75 | Ø 60X10 мм | 0,2 кг HRE | 95 < HRE < 100 | Ø 60X10 мм | 0,2 кг HRE | 107 < HRE < 114 | Ø 60X10 мм | 0,2 кг HRF | 105 < HRF < 114 | Ø 60X10 мм | 0,2 кг HR15N | 70 < HR15N < 77 | Ø 60X10 мм | 0,2 кг HR15N | 78 < HR15N < 88 | Ø 60X10 мм | 0,2 кг HR15N | 89 < HR15N < 91 | Ø 60X10 мм | 0,2 кг HR30N | 42 < HR30N < 54 | Ø 60X10 мм | 0,2 кг HR30N | 55 < HR30N < 73 | Ø 60X10 мм | 0,2 кг HR30N | 74 < HR30N < 80 | Ø 60X10 мм | 0,2 кг HR45N | 20 < HR45N < 31 | Ø 60X10 мм | 0,2 кг HR45N | 32 < HR45N < 61 | Ø 60X10 мм | 0,2 кг HR45N | 62 < HR45N < 70 | Ø 60X10 мм | 0,2 кг HR15T | 77 < HR15T < 80 | Ø 60X10 мм | 0,2 кг HR15T | 80 < HR15T < 83 | Ø 60X10 мм | 0,2 кг HR15T | 88 < HR15T < 93 | Ø 60X10 мм | 0,2 кг HR30T | 49 < HR30T < 56 | Ø 60X10 мм | 0,2 кг HR30T | 57 < HR30T < 63 | Ø 60X10 мм | 0,2 кг HR30T | 73 < HR30T < 82 | Ø 60X10 мм | 0,2 кг HR45T | 23 < HR45T < 33 | Ø 60X10 мм | 0,2 кг HR45T | 34 < HR45T < 43 | Ø 60X10 мм | 0,2 кг HR45T | 58 < HR45T < 72 | Ø 60X10 мм | 0,2 кг **Примечания:** Мастер-блок для испытаний HRB (20 < HRB < 50) имеет квадратную форму. Эти эталонные блоки для испытания твердости могут быть в наличии. Бринелль - таблица Шкала твердости | Диапазон твердости | Размер мм с зеркальной поверхностью | Вес HBW 10/3000 | 150 < HBW < 225 | Ø 90X17 мм | 0,8 кг HBW 10/3000 | 225 < HBW < 350 | Ø 90X17 мм | 0,8 кг HBW 10/3000 | 350 < HBW < 650 | Ø 90X17 мм | 0,8 кг HBW 10/1500* | 150 < HBW < 225 | Ø 90X17 мм | 0,8 кг HBW 10/1500* | 225 < HBW < 350 | Ø 90X17 мм | 0,8 кг HBW 10/1500* | 350 < HBW < 650 | Ø 90X17 мм | 0,8 кг HBW 10/1000 | 75 < HBW < 150 | Ø 90X17 мм | 0,8 кг HBW 10/1000 | 150 < HBW < 300 | Ø 90X17 мм | 0,8 кг HBW 10/1000 | 300 < HBW < 450 | Ø 90X17 мм | 0,8 кг HBW 10/500 | 75 < HBW < 150 | Ø 90X17 мм | 0,8 кг HBW 10/500 | 150 < HBW < 300 | Ø 90X17 мм | 0,8 кг HBW 10/500 | 300 < HBW < 450 | Ø 90X17 мм | 0,8 кг HBW 10/250* | 75 < HBW < 150 | Ø 60X10 мм | 0,2 кг HBW 10/250* | 150 < HBW < 300 | Ø 60X10 мм | 0,2 кг HBW 10/250* | 300 < HBW < 450 | Ø 60X10 мм | 0,2 кг HBW 10/100* | 75 < HBW < 125 | Ø 60X10 мм | 0,2 кг HBW 5/750 | 100 < HBW < 225 | Ø 90X17 мм | 0,8 кг HBW 5/750 | 225 < HBW < 350 | Ø 90X17 мм | 0,8 кг HBW 5/750 | 350 < HBW < 650 | Ø 90X17 мм | 0,8 кг HBW 5/250* | 75 < HBW < 150 | Ø 60X10 мм | 0,2 кг HBW 5/250* | 150 < HBW < 300 | Ø 60X10 мм | 0,2 кг HBW 5/250* | 300 < HBW < 450 | Ø 60X10 мм | 0,2 кг HBW 5/125* | 75 < HBW < 150 | Ø 60X10 мм | 0,2 кг HBW 5/125* | 150 < HBW < 300 | Ø 60X10 мм | 0,2 кг HBW 5/125* | 300 < HBW < 450 | Ø 60X10 мм | 0,2 кг HBW 5/62,5* | 75 < HBW < 150 | Ø 60X10 мм | 0,2 кг HBW 5/62,5* | 150 < HBW < 300 | Ø 60X10 мм | 0,2 кг HBW 5/62,5* | 300 < HBW < 450 | Ø 60X10 мм | 0,2 кг HBW 2.5/187.5 | 100 < HBW < 225 | Ø 90X17 мм | 0,8 кг HBW 2.5/187.5 | 225 < HBW < 350 | Ø 90X17 мм | 0,8 кг HBW 2.5/187.5 | 350 < HBW < 650 | Ø 90X17 мм | 0,8 кг HBW 2.5/62.5 | 75 < HBW < 150 | Ø 60X10 мм | 0,2 кг HBW 2.5/62.5 | 150 < HBW < 300 | Ø 60X10 мм | 0,2 кг HBW 2.5/62.5 | 300 < HBW < 450 | Ø 60X10 мм | 0,2 кг *Эти эталонные блоки для испытания твердости могут быть в наличии. Таблица Виккерса Шкала твердости | Диапазон твердости | Размер мм с зеркальной поверхностью | Вес HV2* | 200 < HV2 < 350 | Ø 60X10 мм | 0,2 кг HV2* | 350 < HV2 < 450 | Ø 60X10 мм | 0,2 кг HV2* | 450 < HV2 < 750 | Ø 60X10 мм | 0,2 кг HV3* | 200 < HV3 < 350 | Ø 60X10 мм | 0,2 кг HV3* | 350 < HV3 < 450 | Ø 60X10 мм | 0,2 кг HV3* | 450 < HV3 < 750 | Ø 60X10 мм | 0,2 кг HV5 | 175 < HV5 < 350 | Ø 60X10 мм | 0,2 кг HV5 | 350 < HV5 < 450 | Ø 60X10 мм | 0,2 кг HV5 | 450 < HV5 < 750 | Ø 60X10 мм | 0,2 кг HV10 | 175 < HV10 < 350 | Ø 60X10 мм | 0,2 кг HV10 | 350 < HV10 < 450 | Ø 60X10 мм | 0,2 кг HV10 | 450 < HV10 < 750 | Ø 60X10 мм | 0,2 кг HV20* | 175 < HV20 < 350 | Ø 60X10 мм | 0,2 кг HV20* | 350 < HV20 < 450 | Ø 60X10 мм | 0,2 кг HV20* | 450 < HV20 < 750 | Ø 60X10 мм | 0,2 кг HV30 | 175 < HV30 < 350 | Ø 60X10 мм | 0,2 кг HV30 | 350 < HV30 < 450 | Ø 60X10 мм | 0,2 кг HV30 | 450 < HV30 < 750 | Ø 60X10 мм | 0,2 кг HV50* | 175 < HV50 < 350 | Ø 60X10 мм | 0,2 кг HV50* | 350 < HV50 < 450 | Ø 60X10 мм | 0,2 кг HV50* | 450 < HV50 < 750 | Ø 60X10 мм | 0,2 кг HV100* | 175 < HV100 < 350 | Ø 60X10 мм | 0,2 кг HV100* | 350 < HV100 < 450 | Ø 60X10 мм | 0,2 кг HV100* | 450 < HV100 < 750 | Ø 60X10 мм | 0,2 кг *Эти эталонные блоки для испытания твердости могут быть в наличии. Микро Виккерс - таблица Шкала твердости | Диапазон твердости | Размер мм с зеркальной поверхностью | Вес HV0.01* | 200 < HV0.01 < 350 | Ø 25X10 мм | 0,1 кг HV0.01* | 350 < HV0.01 < 450 | Ø 25X10 мм | 0,1 кг HV0.01* | 450 < HV0.01 < 750 | Ø 25X10 мм | 0,1 кг HV0.015* | 200 < HV0.015 < 350 | Ø 25X10 мм | 0,1 кг HV0.015* | 350 < HV0.015 < 450 | Ø 25X10 мм | 0,1 кг HV0.015* | 450 < HV0.015 < 750 | Ø 25X10 мм | 0,1 кг HV0.02* | 175 < HV0.02 < 350 | Ø 25X10 мм | 0,1 кг HV0.02* | 350 < HV0.02 < 450 | Ø 25X10 мм | 0,1 кг HV0.02* | 450 < HV0.02 < 750 | Ø 25X10 мм | 0,1 кг HV0.025* | 175 < HV0.025 < 350 | Ø 25X10 мм | 0,1 кг HV0.025* | 350 < HV0.025 < 450 | Ø 25X10 мм | 0,1 кг HV0.025* | 450 < HV0.025 < 750 | Ø 25X10 мм | 0,1 кг HV0.05* | 175 < HV0.05 < 350 | Ø 25X10 мм | 0,1 кг HV0.05* | 350 < HV0.05 < 450 | Ø 25X10 мм | 0,1 кг HV0.05* | 450 < HV0.05 < 750 | Ø 25X10 мм | 0,1 кг HV0.1 | 175 < HV0.1 < 350 | Ø 25X10 мм | 0,1 кг HV0.1 | 350 < HV0.1 < 450 | Ø 25X10 мм | 0,1 кг HV0.1 | 450 < HV0.1 < 750 | Ø 25X10 мм | 0,1 кг HV0.2 | 175 < HV0.2 < 350 | Ø 25X10 мм | 0,1 кг HV0.2 | 350 < HV0.2 < 450 | Ø 25X10 мм | 0,1 кг HV0.2 | 450 < HV0.2 < 750 | Ø 25X10 мм | 0,1 кг HV0.3 | 175 < HV0.3 < 350 | Ø 25X10 мм | 0,1 кг HV0.3 | 350 < HV0.3 < 450 | Ø 25X10 мм | 0,1 кг HV0.3 | 450 < HV0.3 < 750 | Ø 25X10 мм | 0,1 кг HV0.5 | 175 < HV0.5 < 350 | Ø 25X10 мм | 0,1 кг HV0.5 | 350 < HV0.5 < 450 | Ø 25X10 мм | 0,1 кг HV0.5 | 450 < HV0.5 < 750 | Ø 25X10 мм | 0,1 кг HV1 | 175 < HV1 < 350 | Ø 25X10 мм | 0,1 кг HV1 | 350 < HV1 < 450 | Ø 25X10 мм | 0,1 кг HV1 | 450 < HV1 < 750 | Ø 25X10 мм | 0,1 кг *Эти эталонные блоки для испытания твердости могут быть в наличии. F.A.Q. (обобщенный)

• Блок для испытания твердости - это сертифицированный эталонный образец с определенным значением твердости, используемый для проверки производительности и точности твердомерной машины.
• Используется для плановых проверок, периодической калибровки, после ремонта/регулировки, а также для обеспечения согласованности действий операторов или машин.
• Сертифицированные блоки обычно требуются для соответствия стандартам ISO/IEC 17025, ISO или ASTM, внутренних/внешних аудитов и процессов, требующих отслеживаемых результатов.
• Рекомендации по обслуживанию: избегать повторных испытаний на одном и том же участке, хранить в защитном футляре вдали от пыли/влаги, очищать спиртом или безворсовой тканью, избегать загрязнения/остатков масла, заменять при износе и проводить повторную калибровку ежегодно или согласно внутренним процедурам.

Карактристики / технические характеристики

• Производитель / Бренд: AFFRI TESTING INSTRUMENTS (ATI)
• Аккредитация: Аккредитованная лаборатория ISO/IEC 17025 (аккредитация ANAB № AC-3026.01)
• Прослеживаемость: Признание ILAC-MRA
• Доступные методы испытаний: Роквелл (включая поверхностные шкалы), Бринелль, Виккерс, Микро-Виккерс, Кнуп
• Типичные размеры блоков: Ø 90x17 мм, Ø 60x10 мм, Ø 25x10 мм, 50x50 мм (квадратные для некоторых диапазонов HRB)
• Типовые веса: 0,8 кг (большие блоки Бринелля), 0,2 кг (блоки Ø 60x10 мм), 0,1 кг (блоки микро-Виккерса)
• Охватываемые диапазоны твердости: широкие диапазоны для каждой шкалы, как указано в таблицах (Роквелл, Бринелль, Виккерс, микро-Виккерс)
• Сферы применения: проверка и калибровка твердомеров для лабораторий и промышленного контроля качества
• Примечание о наличии: некоторые основные блоки для испытания твердости могут быть в наличии
