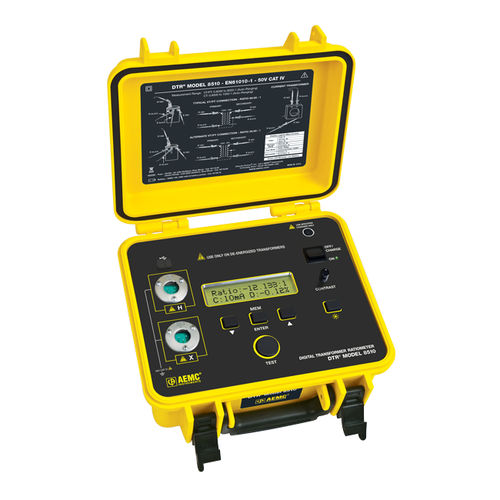

DTR® Model 8510 - это простой в использовании портативный цифровой ратиометр витков трансформатора, предназначенный для тестирования силовых, потенциальных и токовых трансформаторов на месте. При подключении к трансформатору без напряжения DTR® Model 8510 точно измеряет соотношение витков первичной и вторичной обмоток, одновременно отображая полярность и ток возбуждения.
Прибор DTR® полностью автоматический и использует метод испытаний, соответствующий стандартам ANSI/IEEE. Не требуется пользовательская калибровка, выбор диапазона, ручное прокручивание или утомительная балансировка. При каждом измерении DTR® автоматически самокалибруется и проверяет обрыв обмоток/соединений/прерывателей цепи, короткое замыкание (избыточный ток возбуждения), неправильное расположение тестовых проводов и обратную полярность. Результаты измерений отображаются быстро и точно.
Технические характеристики
Диапазон соотношения VT/PT - автоматическое изменение: от 0,8000:1 до 8000,0:1
Точность VT/PT - от 0,8000 до 9,9999: ±0,2% от показаний
10.от 000 до 999,99: ±0,1% от показаний
1000.от 0 до 4999,9: ±0,2% от показаний
5000.от 0 до 8000,0: ±0,25% от показаний
Диапазон коэффициента КТ - автоматическое изменение: от 0,8000 до 1000,0
Точность КТ - ±0,5% от показаний
Сигнал возбуждения - режим VT/PT: 32Vrms max
Режим ТТ: Автоматический уровень от 0 до 1A, от 0.1 до 4.5Vrms
Индикация тока возбуждения - Диапазон: 0 - 1000мА
Точность: ±(2% от показаний +2мА)
Частота возбуждения - 70 Гц
Дисплей - ЖК-дисплей 16 символов, 2 строки, большой формат, светодиодная подсветка, день/ночь
Поддерживаемые языки - английский, испанский, французский, итальянский, немецкий, португальский
Связь - Оптически изолированный USB 2.0
Хранение данных - До 10 000 полных измерений
Источник питания - Две перезаряжаемые никель-металлогидридные батареи 12 В (входят в комплект)
Срок службы батареи - До 10 часов непрерывной работы
Индикация низкого заряда батареи - светодиод и ЖК-дисплей
---
