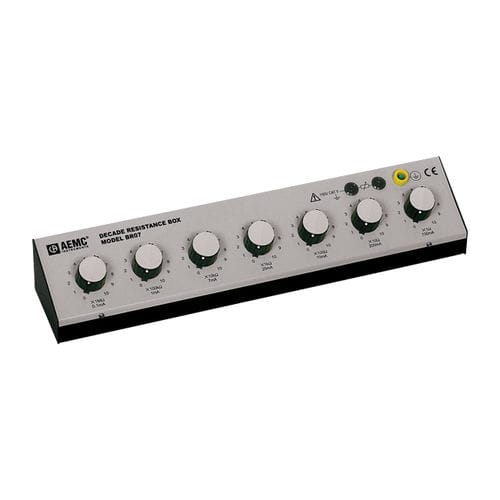

Десятигранник сопротивления модели BR07 встроен в металлический настольный ящик. Он используется для тестирования и калибровки испытательного оборудования. Основная функция модели BR07 - создание сопротивления с определенным значением с помощью комбинации поворотных декадных переключателей. Модель BR07 имеет семь декадных диапазонов от 1 до 10MΩ.
Модель BR07 оснащена предохранительными клеммами Ø 4 мм для подключения. Она разработана в соответствии со стандартом безопасности EN 61010-1. В комплект входит заземляющая перемычка.
Технические характеристики
Декада - 1 - 2 - 3 - 4 - 5 - 6 - 7
Сопротивление - от 1 до 10Ω - от 10 до 100Ω - от 100Ω до 1kΩ - от 1 до 10kΩ - от 10 до 100kΩ - от 100kΩ до 1MΩ - от 1 до 10MΩ
Макс. Ток - 700 мА - 200 мА - 70 мА - 20 мА - 7 мА - 1 мА - 0,1 мА
Точность - 1% ±10mΩ
Размеры - 16 x 3.4 x 3" (410 x 86 x 76 мм)
Вес - 3 фунта (1,4 кг)
Температура эксплуатации - от 14° до 131°F (от -10° до 55°C)
Температура хранения - от -40° до 158°F (от -40° до 70°C)
Степень загрязнения - 2
Защита от проникновения (IP) - IP40
Соответствие требованиям безопасности - EN 61010-2-03
Рейтинг безопасности - 150 В CAT II, 50 В CAT III
---
