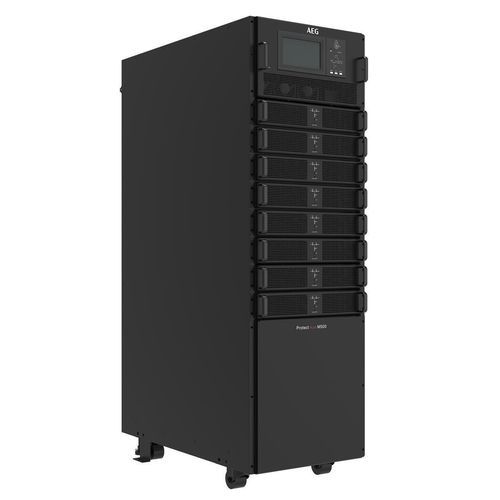

ИБП с двойным преобразованием Protect PLUS M500

параллельныйтрехфазовыймодульный

Обзор
Protect PLUS M500 — модульная трехфазная ИБП‑система, сочетающая компактные габариты, высокую AC/AC эффективность и гибкую масштабируемую архитектуру. Используются 25 кВА модули питания с горячей заменой, что позволяет конфигурировать систему от 25 кВА до 600 кВА (до 3 стоек в параллели). Обеспечивает входной PF > 0,99 и входной THDi < 3 % (даже при низкой нагрузке), AC/AC эффективность > 95 % в режиме двойного преобразования и > 98 % в ECO режиме. Плоская кривая эффективности от 25 % нагрузки обеспечивает экономию энергии на различных уровнях нагрузки.

Ключевые преимущества

• Высокая эффективность для снижения эксплуатационных расходов
• Масштабируемость за счет модульного роста для оптимизации CAPEX
• Низкое MTTR благодаря модулям с горячей заменой для быстрой сервисной обработки
• Компактные габариты и упрощенная прокладка кабелей для удобства установки

Функции

• Двойное преобразование (VFI-SS-111)
• Бессиловой трансформаторная архитектура для уменьшения веса и габаритов
• До 600 кВА в параллели без дополнительных инструментов
• 25 кВА модули питания с горячей заменой для предиктивного управления энергией
• AC/AC эффективность в двойном преобразовании до 95,6 %
• Эффективность в ECO режиме до 98,5 %
• Режим idle
• Коэффициент мощности на выходе = 1 (до единицы)
• 7" цветной сенсорный экран + LED + клавиатура
• Функция холодного старта
• Опциональный зарядный модуль 30 A совместим со слотом модуля питания

Ключевые электрические данные
ЁМКОСТЬ: 25-200 kVA
ФАЗЫ ВХОДА: 3 PH + N + G
ВХОДНОЕ НАПРЯЖЕНИЕ (L-L): 380 / 400 / 415 V
ФАЗЫ ВЫХОДА: 3 PH + N
ВЫХОДНОЕ НАПРЯЖЕНИЕ (L-L): 380 / 400 / 415 V

Аксессуары (выбор)

• Аккумулятор: cвинцово‑кислотные батареи (по 12 V каждая) — до 40 элементов, чётное количество настраиваемо от 32 до 44; мощность зарядки настраивается до 20 % от мощности системы
• Коммуникации: 7" LCD + LED, цветной сенсорный экран + клавиатура; опциональная SNMP‑карта

Технические характеристики

• Модель: Protect PLUS M500
• Номинал модуля питания: 25 kVA (горячая замена)
• Максимальная ёмкость (на рамку): 200 kVA
• Минимальный размер одного модуля: 25 kVA
• Максимальное количество подключаемых модулей: 8
• Параллельная работа: до 3 рамок (до 600 kVA)
• Габариты (Ш x Г x В) основного шкафа (мм): 482 x 916 x 1550
• Габариты (Ш x Г x В) модуля питания (мм): 436 x 677 x 85
• Вес основного шкафа (кг): 160
• Вес модуля питания (кг): 18
• Цвет: RAL 7021
• Конфигурация фаз: 3Ph: 380 / 400 / 415
• Дисплей: 7" LCD + LED, цветной сенсорный экран + клавиатура
• Частота: 50 / 60 Hz (переменный диапазон 40–70 Hz)
• Входной коэффициент мощности: > 0,99
• Входной THDi: < 3 % (при полной линейной нагрузке)
• AC/AC эффективность в двойном преобразовании: > 95 % (при номинальной нагрузке)
• AC/AC эффективность в ECO режиме: > 98 % (при номинальной нагрузке)
• Коэффициент мощности на выходе: = 1 (до единицы)
