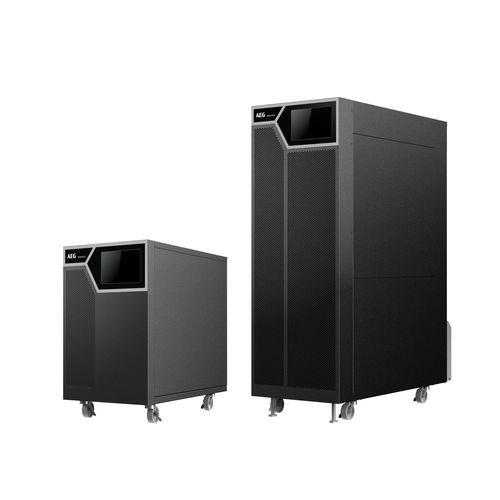

ИБП с двойным преобразованием Protect Plus S400

трехфазовыйлитиевыйVRLA

Обзор
Protect Plus S400 — трансформаторная онлайн-ИБП без трансформатора с компактным габаритом и гибкими конфигурациями. Применяя полно-IGBT двухтактную технологию двойного преобразования (VFI-SS-11), устройство обеспечивает низкий входной THDi и входной коэффициент мощности, близкий к единице. Система поддерживает режим ECO с эффективностью > 99%. Protect Plus S400 предназначен для критических приложений, где важны качество питания, энергопотребление, доступность и ограниченное место для установки/обслуживания. Он сочетает высокую мощность зарядки аккумулятора и компактный корпус для защиты чувствительных нагрузок.

Преимущества

• Фронтальный доступ к основным компонентам для простой установки, эксплуатации и обслуживания; простое параллельное расширение
• Единичный коэффициент мощности на выходе: 1 kVA = 1 kW
• Мощное зарядное устройство для длительного времени автономной работы при соответствующей конфигурации аккумуляторов
• Экономия места, кабелей и защитных устройств, оптимизированное управление питанием
• Полный контроль и настройка параметров через удобный HMI-дисплей

Особенности

• Безтрансформаторная архитектура full IGBT
• Классификация VFI-SS-11
• Коэффициент мощности на выходе до 1
• AC/AC КПД > 95% (VFI) и > 99% в режиме VFD (ECO)
• Гибкие решения по аккумуляторам: VRLA и литий*
• Высокий MTBF и низкий MTTR
• Параллельная работа до 4-х блоков
• Оптимизированное управление батареями
• Опция преобразователя частоты
• Широкий набор опций

Ключевые параметры
МОЩНОСТЬ: 20-80 kVA
ВХОДНЫЕ ФАЗЫ: 3PH+N+G
ВХОДНОЕ НАПРЯЖЕНИЕ: 380 / 400 / 415 V
ВЫХОДНЫЕ ФАЗЫ: 3PH+N
ВЫХОДНОЕ НАПРЯЖЕНИЕ: 380 / 400 / 415 V

Аксессуары

• Механика: IP21 аксессуар для 20-40K; IP21 аксессуар для 60-80K
• Коммуникации: AEG Network Card; S400 ModBus Card; S400 Relay Card; датчик температуры батареи S400

Технические характеристики

• Мощность: 20 - 80 kVA
• Входные фазы: 3PH + N + G
• Входное напряжение (номинал): 380 / 400 / 415 V
• Выходные фазы: 3PH + N
• Выходное напряжение (номинал): 380 / 400 / 415 V
• Номинальные мощности (kVA / kW) варианты: 20/20, 30/30, 40/40, 60/60, 80/80
• Габариты (Ш x Г x В мм): 20 kVA = 330 x 700 x 525 мм; 30 kVA и 40 kVA = 330 x 772 x 977 мм; 60 kVA и 80 kVA = 330 x 772 x 977 мм
• Вес (кг): 20 kVA = 45 кг; 30 kVA = 48 кг; 40 kVA = 48 кг; 60 kVA = 96 кг; 80 kVA = 96 кг
• Диапазон напряжений (V) (ф-н / ф-ф): 116 ÷ 190 / 200 ÷ 329 @ 50% нагрузки; 190 ÷ 276 / 329 ÷ 478 @ 100% нагрузки
• Номинальное входное напряжение байпаса: 230 V (фаза-нейтраль) / 400 V (фаза-фаза)
• Частота: 50 / 60 Hz
