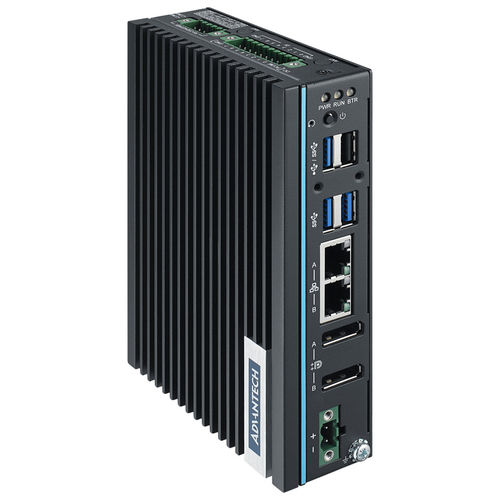

ПК EDGE UNO-137 V2

на DIN-рейкеIntel® Atom™ x6425REIntel® Atom x6413E

Обзор
UNO-137 V2 — компактный интегрированный IPC для DIN-рейки, предназначенный для промышленного управления и edge-вычислений. Поддерживает процессоры Intel® Atom® x6413E (1,5 ГГц) или x6425RE (1,9 ГГц), имеет множество промышленных входов/выходов и опции двойного хранения для гибкого развертывания.

• Intel® Atom® x6413E (1,5 ГГц) или x6425RE (1,9 ГГц) с 8 ГБ DDR4 (встроенная/конфигурируемая)
• Широкий диапазон рабочих температур до −40 °C и питание 10 ~ 36 VDC
• Изоляция портов для 8 x DI, 8 x DO и 2 x COM
• DP++ для совместимости с HDMI/DVI (2 x DisplayPort)
• Двойное хранилище: M.2 M-key 2242 (PCIe/NVMe или SATA) плюс mSATA
• Onboard TPM 2.0 для аппаратной безопасности
• Поддержка модульных расширений iDoor

Сертификации

• CE
• FCC
• UL 61010-2-201
• CCC
• BSMI

Аппаратные характеристики
Питание: 10 ~ 36 VDC
CPU: Intel® Atom™ x6413E 1,5 ГГц четырехъядерный или Intel® Atom® x6425RE 1,9 ГГц четырехъядерный (в зависимости от SKU)
Память: 1 x SO-DIMM, 8 ГБ DDR4 3200 МГц (встроенная/показанная конфигурация)
Хранилище: 1 x M.2 2242 M-Key (PCIe/NVMe или SATA) и 1 x mSATA для двойного хранения
Графика: Intel® UHD Graphics
Поддержка ОС: Microsoft® Windows 10 LTSC, Microsoft® Windows 11, Linux
Аппаратная безопасность: TPM 2.0

Механика
Вес (нетто): 0,8 кг
Корпус: алюминиевый
Крепление: DIN-рейка
Размеры (Ш x В x Г): 35 x 150 x 105 мм

Интерфейсы I/O
LAN-порты: 2 x 10/100/1000/2500 Мбит/с (поддержка 2,5GbE)
Дисплеи: 2 x DisplayPort (DP)
Расширение: 1 x полноразмерный слот mPCIe; 1 x M.2 E key; 1 x слот для SIM-карты
Питание: 1 x 2-контактный клеммный разъем
USB: 3 x USB 3.2, 1 x USB 2.0
Серийные порты: 2 x RS-232/422/485

Окружающая среда
Температура хранения: −40 ~ 85 °C
Температура эксплуатации: зависит от SKU: −40 ~ 70 °C или −40 ~ 60 °C
Относительная влажность: 95% RH (без конденсации)
Защита от проникновения: IP20
Защита от вибрации: 2 Grms, случайная
Защита от ударов: 50 G, полусинус

Локальные I/O
Универсальные цифровые I/O: 8 каналов DI, 8 каналов DO

Дополнительные функции продукта

• DP++ для совместимости HDMI/DVI
• Onboard TPM 2.0 для аппаратной безопасности
• Поддержка модульных расширений iDoor
• Прочный комплект для монтажа на DIN-рейку в комплекте
• Соответствует требованиям безопасности IEC 61010-1

Технические характеристики

• Модель: UNO-137 V2
• Варианты CPU: Intel® Atom® x6413E (1,5 ГГц) или x6425RE (1,9 ГГц)
• Память: 1 x SO-DIMM, 8 ГБ DDR4 3200 МГц
• Хранилище: M.2 2242 M-Key (SATA/PCIe/NVMe) и поддержка mSATA
• Графика: Intel® UHD Graphics
• LAN: 2 x 10/100/1000/2500 Мбит/с
• Дисплей: 2 x DP
• Цифровые I/O: 8 DI, 8 DO
• Серийные: 2 x RS-232/422/485
• USB: 3 x USB 3.2, 1 x USB 2.0
• Расширение: полноразмерный mPCIe, M.2 E key, слот SIM
• Питание: 10 ~ 36 VDC через 2-контактный клеммный разъем
• Температура эксплуатации: от −40 °C (в зависимости от SKU: −40 ~ 70 °C или −40 ~ 60 °C)
• Температура хранения: −40 ~ 85 °C
• Влажность: 95% RH (без конденсации)
• Корпус: алюминий; Крепление: DIN-рейка; Размеры: 35 x 150 x 105 мм; Вес: 0,8 кг
• Безопасность: TPM 2.0 onboard
• Сертификации: CE, FCC, UL 61010-2-201, CCC, BSMI
