Сервовариатор DC FD100-50-IPM

монофазовыйтрехфазовыйбесщеточный

Обзор продукта

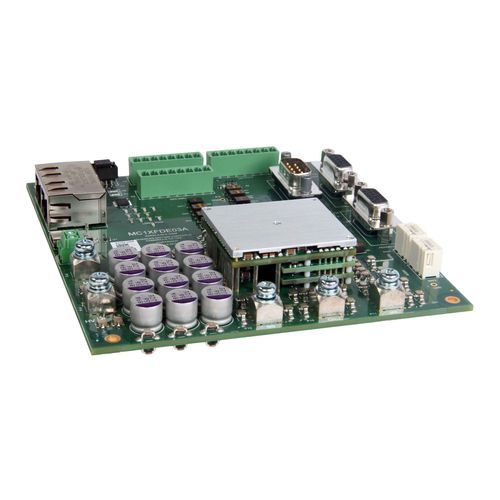

FD100-50-IPM — это сборка сервопривода и платы разработки для сервопривода FlexPro® FE100-50-IPM с архитектурой IMPACT™. Стандартные разъемы упрощают подключение к контроллеру, двигателю, питанию и системам обратной связи. Плата предназначена для прототипирования и пригодна для использования в производстве и промышленных условиях.

Управление / Команды

• ±10 В аналоговый
• Step & Direction (5V)
• Следование энкодера
• Индексация
• Джоггинг
• По сети
• Секвенирование

Основная обратная связь

• BiSS C-Mode
• EnDat® 2.2
• Датчики Холла
• Инкрементальный энкодер
• Тахометр (±10 VDC)

Режимы работы

• Профильные режимы
• Ток
• Позиция
• Скорость

Тип двигателя

• Трехфазный (безщеточный)
• Однофазный (с щетками)
• Шаговый

Загрузки продукта & Программное обеспечение (только заголовки)

• FD100-50-IPM Datasheet
• FlexPro® PCB Mount HW Installation Manual
• Ethernet/IP Communication Manual (FlexPro)
• FlexPro® Ethernet/IP EDS and Add-On Files
• FlexPro EtherNet/IP Add-On Instructions
• FlexPro Wiring Recommendations
• ACE™ Software (configuration software for FlexPro™ digital servo drives)
• ACE™ User Manual
• ACE™ Quick Start Guide
• ACE™ Release Notes
• Multiple Application Notes (App Note 003, 023, 027, 028, 030, 034, 035, 037, 040, 041, 050, 062, etc.)
• Инструкционные видеоматериалы (например, правильные практики проводки)

Технические характеристики / Спецификации

• Форм-фактор: Плата разработки
• Семейство: FlexPro
• Статус продукта: Активен
• Непрерывный ток (A): 50
• Пиковый ток (A): 100
• Питание DC (VDC): 20 - 90
• Питание AC (VAC): -
• Сетевая связь: Ethernet/IP
• Функциональная безопасность: Safe Torque Off (STO)
• Размеры (мм): 133.4 x 127.0 x 19.0
• Вес (г): 283.5
