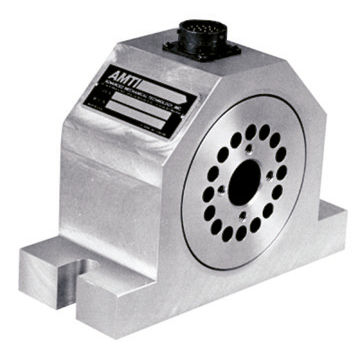

Ротационный датчик момента Bolt-3

фланцевый крепежс помощью тензометрического датчика

Датчик BOLT-3 AMTI одновременно измеряет вращающий момент приложенный к болту, вращающий момент на своих потоках, и растяжение по оси в болте. Эта уникальная аппаратура использует тензометрические датчики и элементы точности цилиндрические для того чтобы изолировать и измерить прикладные силы и вращающие моменты, включающ глубокое изучение нагрузок на скрепленном болтами элементе. Это делает им необходимый инструмент для исследования смазок, размера тангажа, формы потока, материала, давления в опоре, поток-запирающ смеси, само-запирающ вставки, само-запирающ потоки, и характеристики вращающего момента и тяги винтов руководства. Измерения BOLT-3 2 вращающего момента и одна сила нужные для того чтобы проанализировать стресс крепежной детали. 5 емкостей и 2 стандартных расквартировывая размера доступны для BOLT-3; изготовленные на заказ блоки также доступны. Каждая модель имеет чувствительность необходима для того чтобы приспособить ряд размеров болта. Например датчик низк-емкости имеет чувствительность аксиальной нагрузки 0,38 μV/V-lb (0,09 μV-N) и может разрешить 0,3 фунта (1,3 ньютона) используя возбуждение 10V, увеличение 4000, и типичную систему сбора данных. Эта чувствительность позволяет винтам как небольшим как #4 или 3 mm, который нужно испытать на очень чем одн-проценты их расклассифицированной прочности
