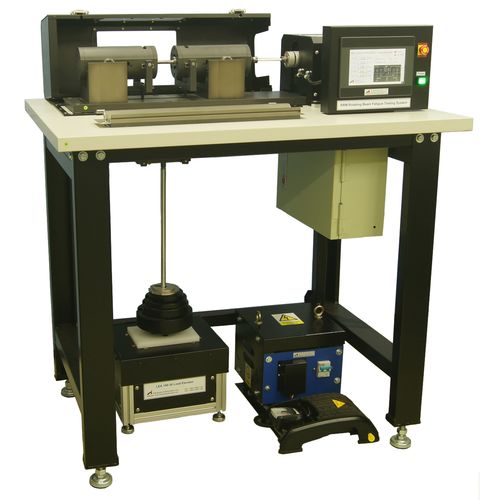

Испытательная машина с вращающимся лучом RRM

усталостиRR Mooreс ручным приводом

● Теория работы Конструкция системы усталостных испытаний с вращающейся балкой (RRM) компании Advance Instrument основана на принципе вращающейся балки. Образец работает как простая балка, симметрично нагруженная в двух точках. При повороте на пол-оборота напряжения в волокнах, изначально расположенных ниже нейтральной оси, меняются с растяжения на сжатие и наоборот. После завершения оборота напряжения снова меняются местами, так что за один оборот образец проходит полный цикл изгибающих напряжений (растяжение и сжатие). ● Нагружение образца Система AI RRM может быть оборудована для испытания образцов с прямым хвостовиком. Стандартная длина образца составляет 78 мм. Форма образца может быть стержневой или трубчатой. Можно использовать образцы примерно на 25 мм (1 дюйм) длиннее или на 25 мм (1 дюйм) короче без нарушения калибровки машины. Образцы с прямым хвостовиком удерживаются на месте с помощью прецизионных цанг для образцов. Напряжение прикладывается к образцу путем прямого приложения грузов для обеспечения точного нагружения. Максимальное напряжение волокон в образце диаметром 4,3 мм составляет 3200 МПа. Минимальное напряжение волокна в образце диаметром 11 мм составляет 20 МПа. Система оснащена 7-дюймовым ЖК-контроллером, который обеспечивает простоту в определении веса груза, необходимого для создания определенного напряжения при простом расчете. ● Особенности нагрузочной рамы Стандартная машина работает на регулируемой встроенным сервоприводом переменной скорости от 10 до 6 000 об/мин. Регулирование скорости важно при испытании некоторых сплавов, которые нагреваются при высокой нагрузке, а также позволяет провести определенную корреляцию результатов между высокоскоростными испытаниями и предыдущими испытаниями с более низкой скоростью.
