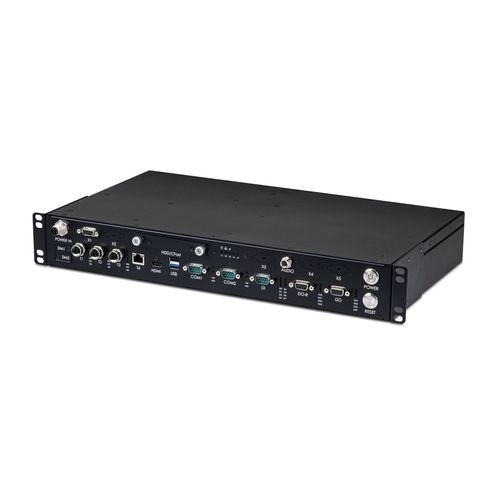

Цифровое устройство сбора данных DCS-211

программируемоеUSB

Система сбора данных ADLINK 19" DCS-211 совместима с форм-фактором 1U или 1,5U для быстрого развертывания в существующих стойках. Она имеет восемь изолированных каналов цифрового ввода (DI) с оптической изоляцией 2,5KVrms и входным напряжением до 137,5 В (номинальные напряжения 24В/36В/72В/110В). Имеется шесть каналов цифрового выхода (DO), распределенных на четыре канала DO без изоляции в разъеме D-sub и два изолированных канала DO с независимо управляемыми внутренними встроенными реле в отдельном разъеме D-sub. DCS-211 использует процессор Intel Atom® x5-E3930 и работает в паре с 4 ГБ DDR3L-1600 МГц (с возможностью обновления до 8 ГБ). Он также имеет четыре порта GbE (1x RJ-45, 3x M12 с изоляцией 2KVrms), два программируемых последовательных порта RS-232/422/485 через разъемы DB-9 на передней панели, два разъема USB Type A (1x 3.0, 1x 2.0), 32 ГБ встроенной памяти eMMC 5.0 (64 ГБ опционально), один слот M.2 2280 для твердотельных накопителей SATA с "ключом M", а также место на передней панели для 2,5" SSD или слота CFast с возможностью горячей замены. Системные интеграторы могут воспользоваться тремя слотами Mini PCIe (2x PCIe + USB 2.0, 1x USB 3.0) DCS-211, которые поддерживают модули полного или половинного размера с одним USIM для каждого слота. Один из слотов USIM находится на плате, а два доступны снаружи с передней панели под крышкой. Используя слоты Mini PCIe, DCS-211 может быть настроен на 3G/4G/GPS/CAN/MVB, а также GNSS. Имеется четыре зарезервированных выреза для антенных разъемов, поддерживающих три разъема RP-SMA для сотовой связи и Wi-Fi, а также дополнительный разъем SMA для GNSS.
