Тестер для сети FTD

беспроводных сигналов в канале связибеспроводных телекоммуникационных сетейрадиосвязи

Продукт

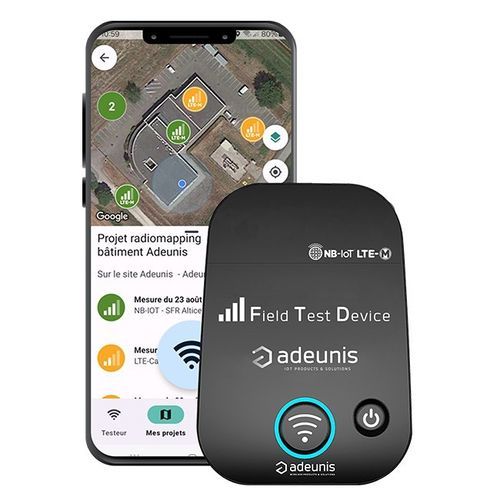

Полевое тестовое устройство (FTD) обеспечивает точные измерения в реальном времени производительности сетей NB‑IoT и LTE‑M. FTD подключается по Bluetooth к мобильному приложению, которое настраивает тесты, отображает индикаторы, сохраняет результаты и экспортирует отчёты.

Полевое тестовое устройство – квалификация сетей NB‑IoT / LTE‑M
FTD позволяет проводить квалификацию и валидацию покрытия и качества NB‑IoT и/или LTE‑M при развёртывании, обследованиях площадок и приёмке сети.

Ключевые возможности тестера IoT‑сети

• Одновременная оценка сетей NB‑IoT и/или LTE‑M.
• Просмотр, сохранение и экспорт результатов через мобильное приложение.
• Три режима работы: сканирование сети, тест сети, проект радиокартирования.

Режимы работы

• Сканирование сети: сканирование и оценка всех NB‑IoT и/или LTE‑M сетей в зоне досягаемости для быстрого обзора работы операторов.
• Тест сети: анализ качества выбранной сети оператора в разных точках и отображение полных показателей качества для каждой точки измерения.
• Проект радиокартирования: контекстуализация тестов, просмотр записанных значений на Google Maps или планах зданий, добавление комментариев и фото, генерация Word‑отчётов и управление проектами (редактирование/удаление/архивирование).

Режим сканирования сети — данные, включённые в отчёт

• timestamp
• GPS‑положение
• оператор
• технология
• MCC‑MNC
• EARFCN
• Cell ID
• PCI
• RSRQ
• RSRP

Режим теста сети — показатели, отображаемые мобильным приложением

• Визуальный индикатор (4 деления) на основе измерений RSRP и RSRQ.
• Идентификация сети: технология, диапазон, оператор, MCC‑MNC, EARFCN, Cell ID, PCI.
• Показатели качества сети: active timer, TAU, PSM, eDRX, RSRP, RSRQ, SNR, мощность передачи, уровень CE, потребление энергии, повторы TX, повторы RX, потеря распространения в канале downlink.

Режим проекта радиокартирования — информация, связанная с тестом

• timestamp
• значения различных сетевых показателей
• комментарии
• геолокация на плане или карте
• фотографии

Мобильное приложение и экспорт
FTD подключается по Bluetooth к мобильному приложению, которое позволяет настраивать тесты, просматривать индикаторы в реальном времени, сохранять и экспортировать результаты, генерировать Word‑отчёты с комментариями и фото, а также управлять проектами. Точки измерений автоматически геолокализуются и отображаются на картах или планах зданий.

Другие функциональные особенности

• Возможность тестирования покрытия NB‑IoT и/или LTE‑M по всему миру с использованием nano‑SIM одной или нескольких сетей‑операторов.
• Обеспечивает быстрые сканирования доступных операторов и углублённые тесты для выбранного оператора.
• Позволяет создавать проекты радиокартирования для контекстуализированных обследований и составления отчётов.

Технические характеристики

• Поддерживаемые технологии: NB‑IoT и LTE‑M
• Подключение к мобильному приложению: Bluetooth
• Функции приложения: настройка тестов, индикаторы в реальном времени, сохранение/экспорт результатов, генерация Word‑отчётов, добавление комментариев и фото, управление проектами
• Режимы работы: Сканирование сети, Тест сети, Проект радиокартирования
• Поля отчёта: timestamp, GPS‑положение, оператор, технология, MCC‑MNC, EARFCN, Cell ID, PCI, RSRP, RSRQ
• Доступные метрики качества: SNR, мощность передачи, уровень CE, потребление энергии, повторы TX, повторы RX, потеря распространения DL, active timer, TAU, PSM, eDRX
• Отображение геолокации: Google Maps или планы зданий
• Поддержка SIM: nano‑SIM одной или нескольких сетей‑операторов (глобальная возможность тестирования)
• Визуальный индикатор сигнала: 4‑ступенчатый индикатор на основе RSRP и RSRQ
• Форматы экспорта: сохранённые результаты и генерация Word‑отчётов (через приложение)
• Типичные сценарии использования: полевая квалификация, проверка развертывания, картирование покрытия и обследования радиокартирования
