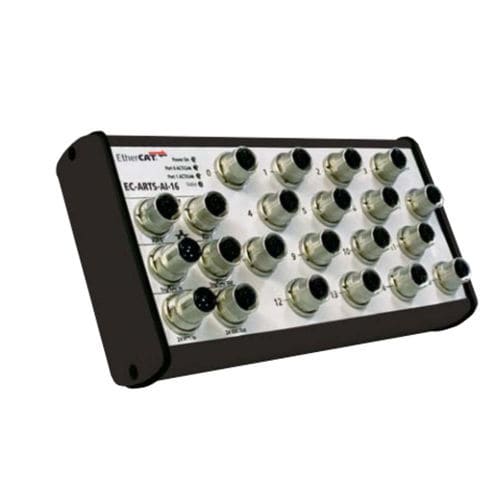

EtherCAT - это полевая шина, которая подходит как для жестких, так и для мягких приложений реального времени. Она предлагает широкий спектр типологий и вариантов конфигурации. Поэтому переключатели стали излишними. Для повышения скорости следующий кадр принимается, даже если предыдущий еще не был полностью передан. Тот же принцип применяется и при передаче. Для обеспечения точной синхронизации, даже если участники сети могут находиться очень далеко друг от друга, ведомые часы всегда синхронизируются с ведущими часами.
Характеристики
Прочный стандартизированный металлический корпус
Режим энергосбережения: Пониженное энергопотребление, если не выполняется сбор данных
Аналоговые входы
16 однополярных входов, 16 бит, разъем Phoenix Contact MSTBA
Пропускная способность: 5 кГц (фиксированная)
Диапазон входных сигналов: ± 5 В, ± 10 В (16 бит), 0-5 В, 0-10 В (15 бит)
Токовые входы (опционально)
Цифровые входы/выходы
4 цифровых входа, 4 цифровых выхода
24 В, оптически изолированные
Режимы сбора данных
Нетриггерный сигнал в реальном времени
Сбор данных, синхронизированный с ведущим устройством EtherCAT
---
