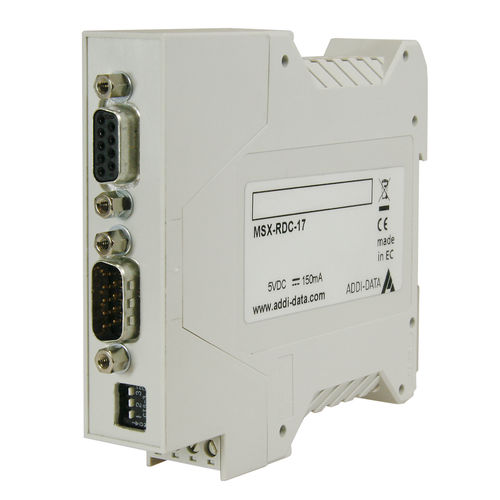

Инкрементальный преобразователь сигнала MSX-RDC-17

цифровой

Резольверно-цифровой преобразователь MSX-RDC-17 - это устройство для питания и получения сигнала от резольвера. Он преобразует значение положения, выдаваемое резольвером, в цифровой инкрементный выходной сигнал. Разрешение выходного сигнала инкрементального энкодера можно задать с помощью переключателя на передней панели MSX-RDC-17. MSX-RDC-17 - это устройство для питания и приобретения резольвера. Он преобразует значение положения, выдаваемое резольвером, в цифровой инкрементный выходной сигнал. Разрешение выходного сигнала инкрементального энкодера можно задать с помощью переключателя на передней панели MSX-RDC-17. Характеристики Источник питания Номинальное напряжение: 5 В Выход/вход резольвера Частота: 10 кГц Выход инкрементного энкодера Выходные сигналы: инкрементные A+, A-, B+, B-, Index+, Index- Тип выхода: дифференциальный, RS422 Разрешение: 10-/12-/14-/16-бит Разъем источника питания Для питания MSX-RDC-17 на нижней стороне корпуса закреплен 4-контактный винтовой разъем. Контакты заземления и питания соединены между собой. Для уменьшения тока через клеммы, пожалуйста, подключите все четыре контакта снаружи друг к другу! Разъем резольвера Резольвер должен быть подключен к 9-контактному разъему D-Sub на передней стороне MSX-RDC-17. Переключатель На передней стороне MSX-RDC-17 установлена панель переключателей с тремя переключателями. Переключатели 1 и 2 используются для настройки разрешения выхода инкрементального энкодера. Переключатель 3 позволяет сбросить настройки MSX-RDC-17. Чтобы выполнить сброс, необходимо включить переключатель 3 на короткое время, а затем снова выключить его.
