СБОРКА БОЛТОВ И ВТУЛОК С НУЛЕВЫМ ЗАЗОРОМ
Типичные болтовые соединения требуют зазоров для учета допусков на обработку и полагаются исключительно на нагрузку от зажима для предотвращения проскальзывания соединения. В соединениях, подверженных высоким сдвиговым нагрузкам, традиционные болтовые соединения могут оказаться неспособными удержать зажатые детали от бокового смещения относительно друг друга. Для противодействия таким сдвиговым нагрузкам традиционно используются штифты и фиксирующие втулки.

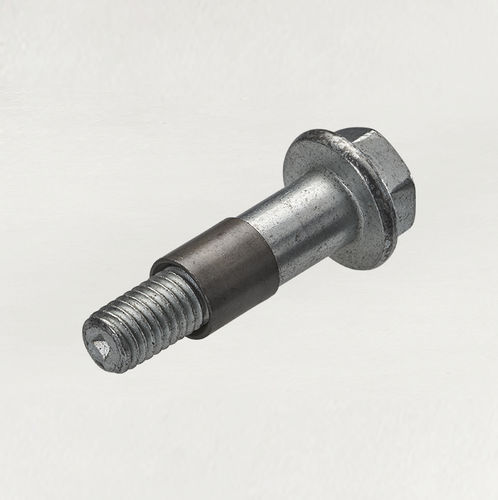

Сборка Z-Form® состоит из болта с буртиком и предварительно смонтированной деформируемой втулки, которая при установке полностью устраняет зазор между болтом и сквозным отверстием в зажимаемой детали. Это повышает устойчивость к проскальзыванию, сохраняет нагрузку на зажим и увеличивает срок службы прокладок/уплотнений.
В одном из испытаний, проведенных заказчиком на кольцевой шестерне, болт и втулка Z-Form® в сборе превзошли существующий крепеж по количеству циклов реверсирования в 18 раз. В результате можно использовать меньшее количество крепежных деталей меньшего размера, сохраняя при этом более долговечное и полностью работоспособное соединение.
ОСОБЕННОСТИ
► Расширяющийся буртик втулки
► Удерживаемая деформируемая втулка
► Интерфейс соединения с нулевым зазором
ПРЕИМУЩЕСТВА
► Исключительно высокий уровень крутящего момента для шарниров карданных передач
► Предотвращает боковое проскальзывание в соединениях, подверженных высоким сдвиговым нагрузкам
► Позволяет использовать меньшее количество крепежных деталей или крепеж меньшего размера во многих случаях
---
