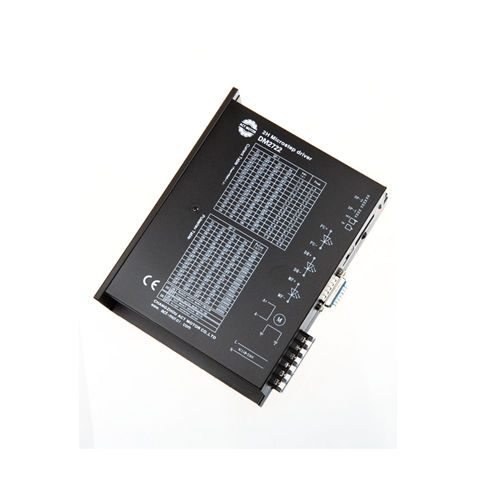

Контроллер двигателя AC DM2722 series

шаговый 2-фазный

Механическая спецификация Описания DM2722 является полным цифровым 2-фазным шаговым драйвером, основанным на управлении DSP. Напряжение привода от 110 В до 230 В переменного тока. Предназначен для использования с 2-фазным гибридным шаговым двигателем всех видов с наружным диаметром от 86 мм до 130 мм, регулируемым фазным током от 1,2А до 7,0А. Схема, которую он принимает, похожа на схему сервоуправления, которая позволяет двигателю работать плавно, без шума и вибрации. Самый высокий микро шаг 60000ppr. Он широко используется в средних и больших размеров числовые устройства управления, такие как криволинейный станок, CNC-машина, компьютерная вышивальная машина, упаковочный станок и т.д. Особенности 1. 16 каналов постоянный угол, постоянный крутящий момент микрошаг, максимальный микрошаг: 40000ppr 2. Ток привода регулируется по 16 каналам от 1,2 А/фаза до 7,0 А/фаза 3. Самая высокая частота реакции: 200Kpps 4. Ток обмотки будет снижен примерно на 50%, если в течение 0,1 секунды не будет получено ни одной ступенчатой команды на импульс 5. Оптоизолированный вход/выход сигнала 6. Единый источник питания от 110В до 230В переменного тока
