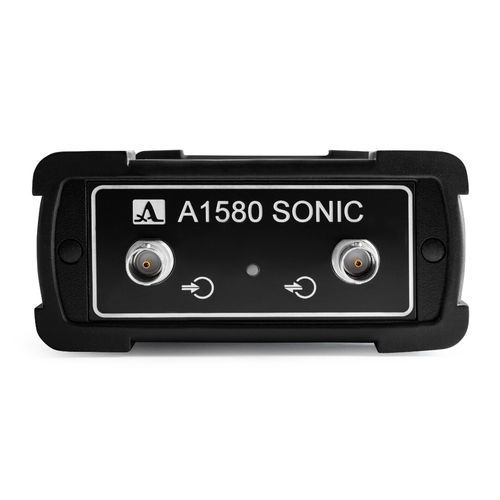

Ультразвуковой система сбора данных A1580 Sonic

сигнальныйдля ультразвукового CNDдля лаборатории

Обзор
Универсальный OEM передний блок (pulser‑receiver) и широкополосный модуль сбора ультразвуковых данных для автономного и интегрируемого использования в лабораторных и промышленных измерительных и испытательных приложениях. Подходит для управления Dry‑Point‑Contact (DPC) и обычными пьезоэлектрическими преобразователями в широком частотном диапазоне. Обладает функцией беспроводной передачи данных и документированным SDK для интеграции и разработки пользовательских приложений.

Применения

• Измерения скорости распространения импульса (Pulse Velocity)
• Сбор данных pulse‑echo для обнаружения дефектов
• Позиционно-синхронизированный сбор данных с инспекционными манипуляторами
• Временная синхронизация сбора данных с машинами для испытаний материалов (растяжение, сжатие)

Технические данные (выдержка)
ПЕРЕДАТЧИК (TRANSMITTER)
Выходное напряжение передатчика: 200 V
Последовательность возбуждения: Meander, 0.5–8.0 периодов
Частота повторения импульсов: 1 – 3 500 Гц

ПРИЕМНИК (RECEIVER)
Длина вектора оцифровки: 128k сэмплов
Частоты дискретизации (MHz): 1, 10, 25, 50, 100
Частоты фильтра (FIR): настраиваемые
Полоса приема: 10 kHz – 16 MHz
Динамический диапазон усилителя: 0–80 dB
Динамический диапазон аттенюатора: -20–0 dB
Диапазон установки усиления: 0–100 dB (шаг 1 dB)
Программируемые точки DAC: 128k
Динамический диапазон DAC: 40 dB
Коэффициент усреднения: 1–256

ГАБАРИТЫ И ВЕС
Габариты электронного блока: 116 × 56 × 230 мм
Вес электронного блока: 0,9 кг
Диапазон рабочих температур: -20 до +45 °C

ИНТЕРФЕЙСЫ ДАННЫХ
Беспроводной Ethernet: IEEE 802.11n (54 Mbit)
Ethernet: 100 Mbit
Вход внешнего триггера: TTL

Комплект поставки

• Электронный блок A1580 Sonic (1)
• Сетевой адаптер с кабелем 220 V → 15 V (1)
• Ethernet‑кабель 1,5 м (1)
• Wi‑Fi антенна (1)
• Руководство пользователя для комплекта интеграции (SDK) (1)
• Вводное программное обеспечение "ACS Mathilda" Windows GUI (1)

Документы
Доступен продуктовый флаер (PDF) для A1580 Sonic.

Характеристики / Технические спецификации

• Выход передатчика 200 V; возбуждение Meander 0.5–8.0 периодов; частота импульсов 1–3 500 Гц
• Полоса приёма 10 kHz–16 MHz; частоты дискретизации до 100 MHz; длина вектора 128k сэмплов
• Динамика усилителя 0–80 dB; аттенюатор -20–0 dB; усиление 0–100 dB (шаг 1 dB)
• Программируемый DAC (128k точек, диапазон 40 dB); усреднение 1–256
• Интерфейсы: беспроводной IEEE802.11n и Ethernet 100 Mbit; внешний TTL‑триггер
• Компактный электронный блок 116 × 56 × 230 мм; вес 0,9 кг; работа при -20 до +45 °C
• В комплекте SDK и вводное Windows GUI приложение для интеграции
