Контроллер двигателя DC UDMsd series

ACшаговыйбесщеточный

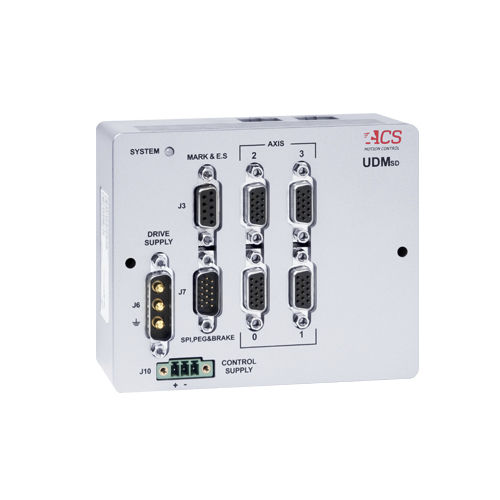

UDMSD представляет собой серию компактных EtherCAT-модулей с двух- или четырехосевыми универсальными приводами для серводвигателей, шаговых и звуковых катушек с диапазоном постоянной мощности от 10 до 100 Вт (пик 200 Вт). Тип двигателя выбирается пользователем и может быть установлен по-разному для каждого привода. UDMSD предназначен для сложных многоосевых приложений с ограниченным пространством, таких как подвижные смотровые головки, небольшие манипуляторы и настольные системы перемещения. Небольшие размеры, небольшой вес и минимальный кабельный интерфейс делают UDMSD идеальным устройством для удаленного монтажа на движущихся осях. Он доступен с токами 1.25/2.5A и 2.5/5A (контент/пик). UDMSD поддерживает четыре цифровых инкрементальных и два абсолютных энкодера. Он включает в себя последовательный периферийный интерфейс (SPI) для поддержки других устройств обратной связи, таких как сигналы автофокусировки. Питание устройства осуществляется от напряжения питания привода от 12 до 48 В постоянного тока и от отдельного управляющего напряжения 24 В постоянного тока ±20 %, которое поддерживает все логические сигналы в рабочем состоянии в аварийных условиях. Все разъемы двигателей, датчиков и входов/выходов выполнены в формате ниже D. UDMSD может монтироваться на панели или на DIN-рейке. Устройство поставляется с разъемами привода и управления.
