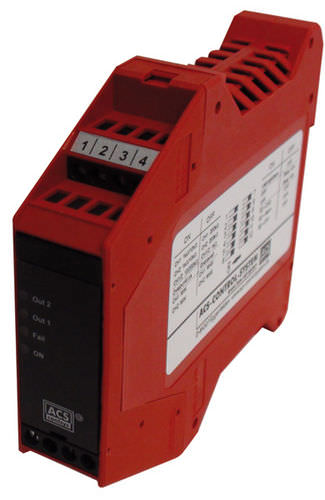

Реле для контроля уровень (EX)SRA-100-U0

на DIN-рейке

Зонд-реле (Ex) SRA-100-U0 работает в сочетании с токопроводящими зондами в качестве концевого выключателя или регулятора уровня в токопроводящих жидкостях, таких как вода, щелочи и кислоты. На электроды подается функциональное сверхнизкое напряжение в соответствии с VDE 0100, часть 410, примерно 9 В, что означает, что прикосновение к зондам абсолютно безвредно. Как только электропроводящий наполнитель образует соединение между землей и, например, максимальным электродом, возникает небольшой переменный ток, который преобразуется в релейный выход в электронике оценки. В случае металлических контейнеров в качестве массы может использоваться стенка контейнера, а в случае неметаллических контейнеров - электрод. Использование переменного напряжения предотвращает коррозию на стержнях зонда и электролитическое разложение продукта. Устройство может работать с релейной блокировкой или точками переключения минимума и максимума, а также с двойным индикатором предельного уровня с двумя отдельными выходами. Это позволяет реализовать различные измерительные задачи, такие как переполнение, защита от сухого хода, двухточечный контроль, определение влажности и т.д. Чувствительность к проводимости жидкости можно настроить с помощью грубой и точной регулировки. Благодаря регулируемой задержке переключения до 8 секунд любые волновые движения в емкости маскируются. В качестве дополнительных специальных функций реле зонда (Ex) SRA-100-U0 предлагает контроль обрыва линии с сигнальным реле, питание в широком диапазоне 20 ... 253 В переменного / постоянного тока и возможность использования электродов во взрывоопасных зонах (до зоны 0).
