Мосток связи AF-GSM300-4G

GSM4GIP

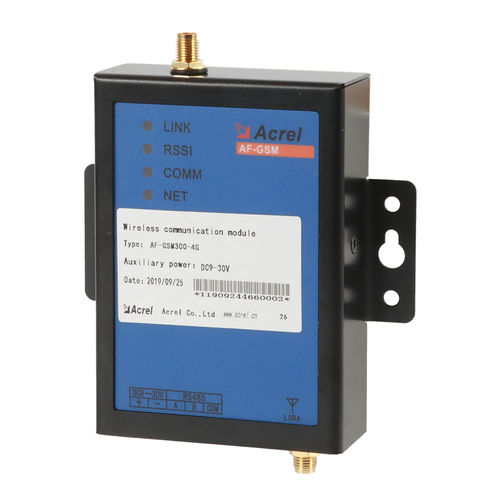

Интеллектуальный шлюз AF-GSM300-4G Поддерживает сбор данных по протоколу MODBUS RTU с последовательным портом и взаимодействует с сервером Acrel через протокол платформы Acrel. Поддерживает сбор данных до 30 устройств MODBUS RTU. Поддерживает получение 5 полей адресов регистров для каждого устройства MODBUS, при этом диапазон адресов регистров не должен превышать 64. Поддерживает активацию сигналов тревоги путем предварительной установки адресов и значений сигналов тревоги для каждого диапазона адресов в сети MODBUS. В настоящее время существует до 14 адресов тревог для каждого адресного поля. Поддерживает передачу данных по сети MODBUS или LORA без лакировки. Поддерживает подключение центра обработки данных по фиксированному IP и динамическому разрешению доменных имен. Общие сведения AF-GSM - это новое 4G устройство дистанционного беспроводного сбора данных, запущенное компанией Acrel Electric. Благодаря встроенной конструкции, в него встроен стек протоколов TCP/IP, а также мощный микропроцессорный чип и встроенный сторожевой таймер, благодаря чему он обладает надежной и стабильной производительностью. Эксплуатация и индикация 1. LINK: две секунды мигания указывают на то, что он инициализирует беспроводной модуль; одна секунда мигания указывает на то, что он подключен к серверу; обычно на то, что он подключен к серверу. 2. - PSSI: 1 секунда мигающего сигнала означает, что значение меньше 50%; 0,5 секунды мигающего сигнала означает, что значение больше 50%; Обычно по сигналу означает, что значение больше 80%. 3. - COMM: мигает один раз, когда есть пакет данных, взаимодействующий с устройством загрузки. 4. - NET: мигает, когда происходит передача сетевых данных. Интерфейс с одной стороны AF-GSM300/400 показан на рисунке 1: Вход питания, режим терминала: DC9~30V. вход сигнала RS485
