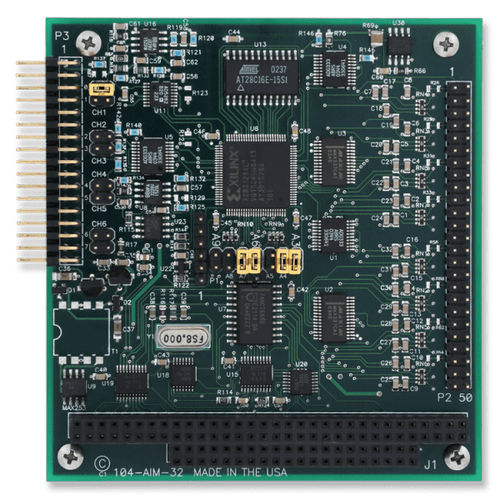

Мультиплексор карта 104-AIM-32
аналоговый

мультиплексор карта
мультиплексор карта
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
карта
Спецификации
аналоговый

Описание

104-AIM-32 Аналоговый мультиплексор Особенности Предназначен для сопряжения с платой A/D для увеличения количества каналов и возможностей формирования сигнала 32 односторонних или 16 дифференциальных входа 6 программируемых программных диапазонов: ±25 мВ, ±50 мВ, ±0,1В, ±2,5В, ±5В, ±10В До 7 104-AIM-32 штук на плату A/D может быть сложено до 224 S.E. или 112 диффузных входов Только работа с напряжением +5 В постоянного тока Точное возбуждение датчика 15 В постоянного тока Рабочая температура от 0 до 70°C (от -40 до +85°C дополнительно) Параметры кондиционирования входного сигнала: Входы 4-20 мА измерение ТДС Измерение термопары Делитель напряжения на каждом входе RC фильтры на каждом входе Конфигурация завершения строительства моста 104-AIM-32 представляет собой мультиплексор аналоговых сигналов, соответствующий стандарту PC/104. Плата будет мультиплексировать и формировать 16 дифференциальных или 32 односторонних аналоговых сигнала, прежде чем передавать их на плату аналого-цифрового преобразователя, такую как 104-AIO12-8. Система может включать от одной до семи таких плат в сочетании с одной 104-AIO12-8 A/D конвертерной платой. Карта 104-AIM-32 может использоваться в составе большой системы сбора данных. Комплект 104-AIM-32A состоит из одной 104-AIM-32 и одной 12-разрядной 8-разрядной платы A/D. Съемный винтовой клеммный блок (модель UTBK-50) дополнительно поставляется для подключения входных сигналов, которые могут поступать от различных источников: термопар (J,K,T,E,S,R, B), трехпроводных ТДС (392 и 385-альфа), тензодатчиков, входов тока 4-20мА, а также входов постоянного и переменного напряжения.

---
