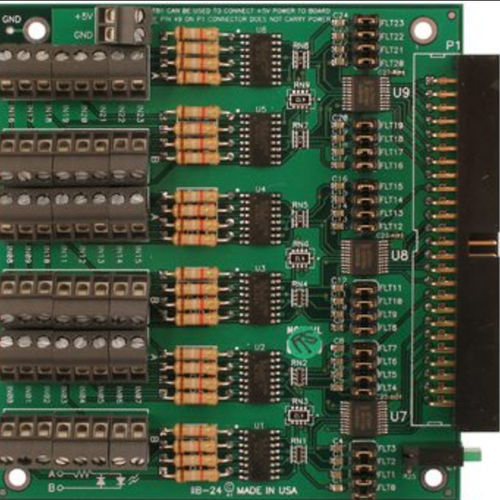

Цифровая входная плата IIB-24

TTLна печатной платештепсельный переключатель

-24 оптически изолированных входа -Неполяризованные входы принимают 31 В постоянного или 24 В переменного тока -Входная изоляция номинально составляет 500 В от канала к каналу и от канала к земле -Переключаемые перемычками фильтры на канал для входов переменного тока и для устранения нежелательной реакции на электрически шумные сигналы постоянного тока -Сопрягается с совместимыми 24-канальными платами цифровых входов -Встроенные винтовые клеммы -Стандартный промышленный 50-контактный разъем IDC с ключом -Питание для изоляции цепи подается либо с контакта-49 разъема цифрового ввода, либо с винтовых клемм питания -Светодиод указывает на наличие питания +5 В постоянного тока для работы платы -Совместимость с модулями PC/104 по размерам и монтажу -Разработаны, изготовлены, поддерживаются и производятся в США Кондиционер цифровых сигналов - преобразует 24 входа TTL в оптически изолированные входы (позволяет считывать сигналы от 3 до 31 В постоянного или переменного тока с любого стандартного порта цифрового ввода TTL) Входы -Каналы: 24 -Тип: Неполяризованный -Напряжение: от 3 до 31 постоянного или переменного тока RMS (40 Гц-10 кГц) CMOS совместимый -Изоляция: 500 В* от канала к земле и от канала к каналу -Сопротивление: 1,8K Ом последовательно с оптопарой -Отклик фильтра: Время нарастания = 4,7 мС / Время спада = 4,7 мС -Отклик без фильтра: Время нарастания = 10 мкС / Время спада = 30 мкС Окружающая среда -Рабочая температура: от 0° до 70° C -Температура хранения: от -40° до +85° C -Влажность: Максимум 90% RH, без конденсата -Размер платы: 3,550 x 3,775 дюйма -Размеры коробки: 4.00 x 4.00 x 1.4 дюйма -Питание: 5 В @ 35 мА, типичное
