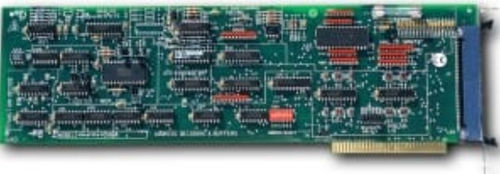

Аналоговая/цифровая плата преобразователя AD8-16

вход/выход

-16 односторонних или 8 дифференциальных аналоговых входов -Восьмибитное разрешение -Более 16 000 преобразований в секунду -Программируемая скорость сканирования и диапазоны напряжения -Два 8-битных аналоговых выхода -Три программируемых счетчика/таймера -Восемь цифровых входов -Восемь цифровых выходов выход +5 В, 1 ампер, с предохранителем -Разработано, изготовлено, поддерживается и производится в США Модель AD8-16 (альтернативный артикул ADA-8) - это экономичная, мультиплексированная, восьмибитная плата аналого-цифрового преобразователя (A/D) и счетчика-таймера для компьютеров с шиной ISA. Она принимает до восьми дифференциальных или 16 односторонних аналоговых входов (настраивается перемычкой). Для AD8-16 требуется полноразмерный слот расширения. Все подключения осуществляются через стандартный 50-контактный разъем. Выбор базового адреса ввода/вывода осуществляется с помощью дип-переключателя. Аналоговые входы мультиплексируются, усиливаются, удерживаются усилителем выборки и удержания, а затем оцифровываются восьмиразрядным АЦП. Коэффициент усиления усилителя выбирается программно и может отличаться от канала к каналу. Диапазоны напряжения полной шкалы составляют ±128 мВ, ±5 В, 0-255 мВ и 0-10 В. При работе в биполярных диапазонах цифровой выход доступен в формате 2's complement или смещенном двоичном формате. Сигнал окончания преобразования может быть использован для прерывания работы компьютера при конфигурировании перемычкой. Вы можете выбрать один из уровней IRQ 2-7. Запрос на прерывание автоматически отменяется при считывании данных АЦП. На этой плате имеется два 8-разрядных цифро-аналоговых преобразователя. Выходные диапазоны этих ЦАПов от -10 В до +10 В и предназначены для управления нагрузкой 10 кОм и более. Максимальный выходной ток составляет 5 мА.
