-Преобразует четыре полосы PCIe x1 из стека в четыре гнезда PCI Express Mini Card
-Поддерживает полу- или полноразмерные карты mPCIe, для использования в стеке PCIe/104 типа 1 или 2
-Все четыре гнезда поддерживают сигналы USB, SMBUS, micro-SIM, а также PCI Express
-устройства mSATA поддерживаются в двух гнездах (тип 2)
-Питание от шины +5В стека PCIe/104, не требуется 12В
-2 мм стойки интегрированы в конструкцию для легкой установки, аппаратное обеспечение входит в комплект поставки
-Стандарт RoHS и промышленная температура (от -40°C до 85°C)
-Разработано, изготовлено, поддерживается и производится в США
ЗАВОДСКИЕ ОПЦИИ
-Верхнее штабелирование (-TOP) (предназначено для использования на вершине штабеля)
-Однобанковый разъем (-1B)

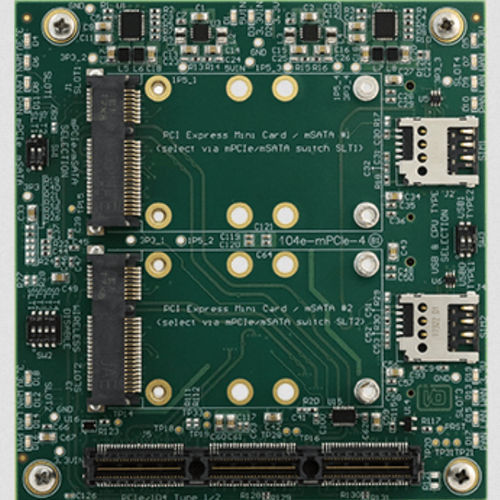

104e-mPCIe-4 - это несущая плата PCIe/104 типа 1 или 2, предназначенная для поддержки до четырех мини-карт PCI Express половинной или полной длины. Кроме того, плата поддерживает до двух устройств mSATA (с помощью dip-переключателя только в стеках PCIe/104 типа 2), а все четыре гнезда поддерживают USB, SMBus и беспроводные устройства mPCIe - включая гнезда micro-SIM на каждое гнездо для сотовой связи (WAN).
Несущая плата - это отличный способ использовать всю промышленную линейку продуктов mPCIe от ACCES. Они включают изолированные DAQ, последовательные, аналоговые, цифровые входы/выходы (TTL, LVTTL, реле, FET) и квадратурные платы.
Наличие четырех разъемов для периферийных устройств на одной карте PCIe/104 высотой в стек действительно увеличивает гибкость ваших встраиваемых конструкций без ущерба для размеров и прочности.
---
