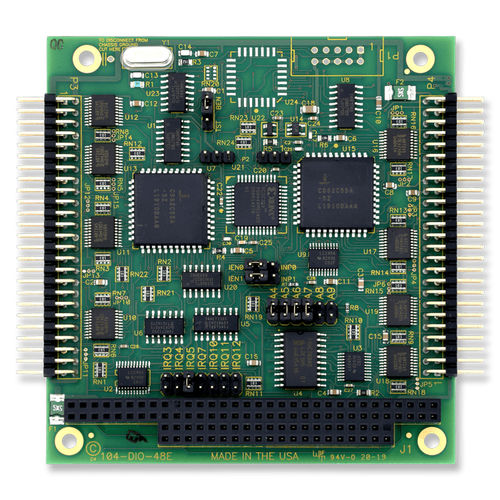

Цифровая плата E/S P104-DIO-48S

TTLPC/104-PlusPCI

-PC/104-Plus (PCI-104 опционально) -48 или 96-канальный TTL-DTL высокоскоростной цифровой ввод/вывод -Программный выбор входа и выхода как 8-битных и 4-битных портов -Эмулирует 4 промышленных стандарта 8255 PPI (режим 0) -Полностью 32-битный интерфейс PCI -Буферизованные цепи для повышения пропускной способности -Низкая нагрузка на процессор -Известные состояния при включении питания -Считывание состояния выходных портов -Стандартные 50-контактные разъемы IDC (x4) -доступны версии от 0 до +70° C и от -40 до +85° C -Доступно RoHS. Пожалуйста, свяжитесь с нами для получения информации о заказе -Разработаны, изготовлены, поддерживаются и производятся в США PC/104-Plus или PCI-104 48 и 96-канальный цифровой ввод/вывод с изменением состояния Каждая линия ввода/вывода этой платы буферизована и способна отдавать 32 мА или принимать 64 мА. Плата имитирует микросхемы программируемого периферийного интерфейса (PPI) для обеспечения компьютерного интерфейса к цифровым линиям ввода/вывода. Каждая PPI поддерживает два 8-битных порта (A, B) и два 4-битных порта (Chi, Clow). Каждый порт может быть настроен на работу в качестве входной или выходной защелки. Буферы линий ввода/вывода (типы 74ABT240 и 74ABT245) автоматически конфигурируются аппаратной логикой на вход или выход в соответствии с программным назначением направления регистра управления PPI. Выходы буферов ввода/вывода подтягиваются через резисторы 10КО к напряжению +5 В постоянного тока. Подключение проводов ввода/вывода осуществляется через 50-контактные разъемы на плате. Это обеспечивает совместимость с монтажными стойками модулей OPTO-22, Gordos, Potter & Brumfield, Western Reserve Controls и др. Каждый второй проводник плоских кабелей заземлен для минимизации перекрестных наводок между сигналами. При необходимости для внешних цепей питание +5 В постоянного тока доступно на каждом разъеме ввода/вывода на контакте 49.
