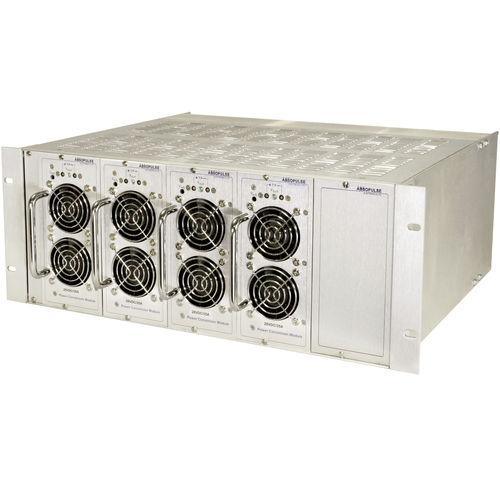

5kW, электрическая система с 1kW, PFC-входной сигнал Шкаф-держателя AC-DC, оперативно заменяют вставляемые модули
Серия PFC-419F-5K-4U19 5kW, электрическая система шкаф-держателя AC-DC с входным сигналом PFC. Система построена с до 5 вставляемыми модулями электропитания 1kW собранными в 4U x 19" x 15" карта-рамка. Каждое 4U x 16HP x модуль 304 mm вставляемый имеет встроенный диод дублирования для параллельного соединения или резервная деятельность N+1, включая горяч-ввод/оперативно заменяет. Диод дублирования также учитывает батарею, который нужно соединиться с выходом для резервных целей. Полностью нагруженная система PFC-419F-5K-4U19 поставляет максимум 5kW или 4kW с дублированием N+1.
Каждый вставляемый модуль использует фактор силы исправил входной сигнал и следующий этап полу-моста для того чтобы преобразовать всеобщее напряжение тока ac-входного сигнала (95-264Vac) к 24Vdc, 48Vdc, 110Vdc или 125Vdc. Изготовленные на заказ напряжения тока вход-выхода доступны. Модули включают сигнал тревоги терпеть неудачу модуля с выходом optocoupler, суммировали в одиночный сигнал тревоги c формы на материнской плате полки. Переднее - панель каждого модуля включает выход НА индикаторе СИД. Тестовые точки для контролировать потенциометра напряжения тока выхода и регулировки напряжения тока доступны как варианты.
---
