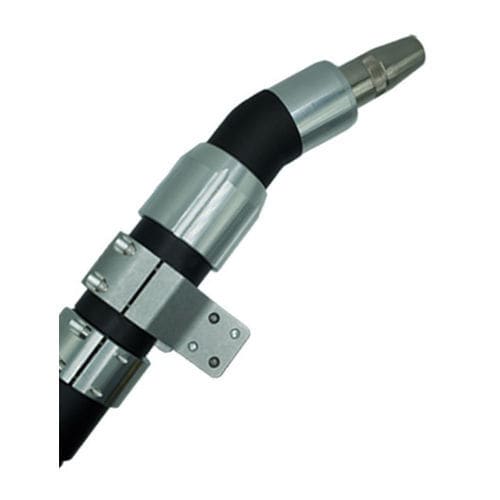

Сварочная горелка MIG xFUME® ABIROB® AF500

с охлаждаением воздухомM6M8

Обзор продукта
xFUME® ABIROB® AF500 — воздушно-охлаждаемая роботизированная горелка для удаления дыма при MIG-сварке, разработанная для захвата сварочных дымов у источника и обеспечения доступа к труднодоступным швам за счёт узкого профиля сопла. Интегрируется с распространёнными платформами коботов и используется вместе с вытяжными установками xFUME® для эффективного компактного решения по удалению дымов.

Функции и преимущества

• Узкий профиль сопла для доступа к узким швам
• Захват у источника с технологией извлечения xFUME® для снижения уровня дыма в помещении
• Преднастроенные пакеты для UR5e, UR10e, UR16e и Fanuc CRX-10
• Конфигурации гусёнка (swanneck) 180° и 22°; быстросменный гусёк сокращает время простоя

Краткие характеристики

• Узкая конструкция шейки — максимальная маневренность и досягаемость в ограниченных зонах сварки
• Технология xFUME® — захват у источника снижает потребность в крупных кожухах или локальных ограждениях
• Крепления EasyTeach или FreeDrive — упрощают программирование точек сварки и интеграцию с кобот-системами

Запчасти и информация для заказа (фрагмент)
Section | Item : Part Number
Front End - Tip Holder for M8 Contact Tip : 142.0158
Front End - Tip Holder for M6 Contact Tip : 142.0159
Front End - Fume Shroud : 983.0018
Front End - Swanneck (180 Degree) : 983.0027
Front End - Swanneck (22 Degree) : 983.0028
Front End - Swanneck (45 Degree) : n/a
Front End - Fume Tube (180 Degree) : 983.0015
Front End - Fume Tube (22 Degree) : 983.0017
Front End - Fume Tube (45 Degree) : n/a

Сопла и контактные наконечники - AF500 :
Conical - Flush 5/8" : 145.0580
Conical - Recess 2mm 5/8" : 145.0581
Conical - Stickout 3mm 5/8" : 145.0582
Conical - Flush 1/2" : 145.0589
Conical - Recess 2mm 1/2" : 145.0590
Conical - Stickout 3mm 1/2" : 145.0591
Bottleform - Flush 9/16" : 145.0586
Bottleform - Recess 2mm 9/16" : 145.0587
Bottleform - Stickout 3mm 9/16" : 145.0588
Bottleform - Flush 5/8" : 145.0583
Bottleform - Recess 2mm 5/8" : 145.0484
Bottleform - Stickout 3mm 5/8" : 145.0585

Линеры - AF500 :
Liner Steel .035-.045" 17ft (Steel Wire) : SI4-3545-17PT
Liner Steel .052-.062" 17ft (Steel Wire) : SI4-5262-17PT
Liner Combi .040-.045" 17ft (Aluminum Wire) : 128.9047*
Liner Combi .045-.062" 17ft (Aluminum Wire) : 128.9050*
Liner C-TFE .035-.045 17ft (SST Wire) : 127.9003
Liner C-TFE .052-.062 17ft (SST Wire) : 127.9006

Крепления горелки - AF500 :
Mount Arm Freedrive 22° (TCP=360) : 780.0926
Mount Arm EasyTeach 22° (TCP=360) : 780.0927
Жёсткое крепление горелки : n/a

Литература по продукту (избранное)

• xFUME® ABIROB® AF500 Product Literature (catalog)
• xFUME® ABIROB® AF500 Manual (interactive PDF)
• xFUME® ABIROB® AF500 Ordering Chart
• Torch Mount Assembly Instructions (RTM Flange)

Технические характеристики

• Наименование модели: xFUME® ABIROB® AF500
• Тип: Воздушно-охлаждаемая роботизированная горелка для удаления дыма при MIG-сварке
• Захват дыма: технология захвата у источника xFUME®
• Конфигурации шейки / гуська: 180°, 22° (45° указан; доступность не уточнена)
• Профиль сопла: узкий профиль для доступа в ограниченные пространства
• Совместимость с роботами / коботами: пакеты доступны для UR5e, UR10e, UR16e, Fanuc CRX-10
• Варианты крепления горелки: EasyTeach или FreeDrive (номера деталей: 780.0926, 780.0927)
• Фронт‑энд компоненты: держатели наконечников (M8 / M6), кожух для дыма, дымовые трубки (номера деталей указаны выше)
• Типы и размеры сопел/контактных наконечников: конические и bottleform в 1/2", 9/16", 5/8" с различными вылетами/втоплениями (номера деталей выше)
• Варианты линеров и длины: стальные, combi, C-TFE линеры (17 ft; номера деталей выше)
• Охлаждение: air-cooled
• Быстросъёмный гусёк: снижает время простоя и обслуживание
