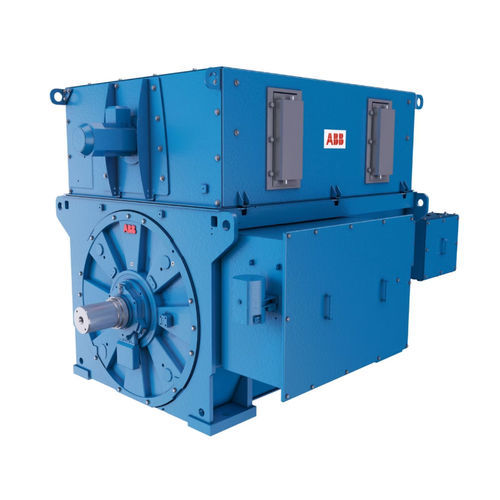

Генератор переменного тока для ветряной электростанции AMK

трехфазовыйиндукционный4 полюса

Генераторы с двойным питанием Основная концепция DF, использующая стандартную высокоскоростную трансмиссию, обеспечивает малые размеры генератора. Она обеспечивает высокую эффективность системы при номинальной скорости, поскольку для этой концепции работы с полупеременной скоростью требуется только небольшой преобразователь (1/3 Pn). Система также удовлетворяет основным требованиям сетевого законодательства. С 1997 года АББ поставила несколько типов конструкций DFIG (асинхронных генераторов с двойным питанием) ведущим производителям турбин. Преимущества: Проверенная надежность - максимальная рентабельность ■ Ротор с высокой устойчивостью к перегрузкам ■ Изоляция от пиков напряжения преобразователя ■ Конструкция контактных колец для длительных интервалов обслуживания ■ Конструкция подшипников, исключающая циркулирующие токи Низкая стоимость владения (покупка - эксплуатация - время простоя) ■ Идентичное производство по всему миру ■ Высокая эксплуатационная готовность и КПД > 97 % ■ Простота обслуживания и локальная поддержка Генератор DF (DFIG) - это асинхронная машина с контактным кольцом ротора, где обмотки ротора соединены с преобразователем через контактные кольца и щетки. Генератор получает энергию как от статора, так и от ротора. Преобразователь с двойным питанием (1/3 Pn) меньше по сравнению с полным преобразователем, однако даже с таким меньшим преобразователем можно управлять скоростью, мощностью и коэффициентом мощности генератора для достижения выхода мощности с низким LCoE. Концепция двойного питания имеет возможность подачи реактивной мощности для поддержки сети и удовлетворения основных требований сетевого законодательства.
