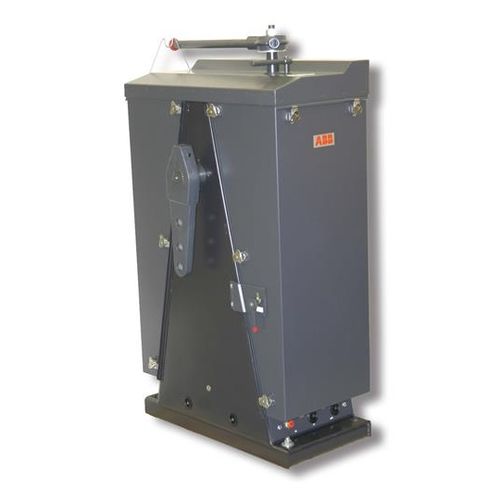

Ротационный привод UP series
пневматическийпоршневыйлопастный

ротационный привод
ротационный привод
ротационный привод
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Движение
ротационный
Тип
пневматический
Технология
поршневый, лопастный
Конфигурация
двойного действия
Степень защиты
IP66
Применение
для турбины
Ход

МИН.: 81 nm

МАКС.: 1 159 nm

Давление

МИН.: 40 psi

МАКС.: 100 psi

Момент

МИН.: 40 Nm
(29,502 ft.lb)

МАКС.: 7 326 Nm
(5 403,38 ft.lb)

Температура окружающей среды

МИН.: 0 °C
(32 °F)

МАКС.: 85 °C
(185 °F)

Описание

Пневматические универсальные поворотные приводы типа UP регулируют демпферы, лопатки на входе вентиляторов, клапаны с рычажным приводом, регуляторы турбин, приводы жидкостей и другие элементы конечного регулирования Управляющие сигналы обеспечивают модулирующее или вкл/выкл управляющее воздействие на позиционные устройства через механическую связь или путем прямого соединения. Приводы типов UP1 и UP2 включают в себя лопастной силовой агрегат двойного действия. Приводы типов UP3, UP4, UP5, UP6 и UP7 включают цилиндр двойного действия с механизмом преобразования движения для преобразования линейного движения во вращательное Доступно семь типоразмеров приводов с номиналами от 122 до 7320 Ньютон-метров (от 90 до 5400 фут-фунтов). 12745 Ньютон-метров (9400 фут-фунтов) с решением "ведущий-ведомый". Конструкция для монтажа в корпус обеспечивает удобную установку и соединение с управляемым устройством с помощью стандартных элементов связи. Имеются опции для отказоустойчивости или отказа при потере управляющего входа и подачи воздуха. Используется при температуре окружающей среды до 85 ºC (185 ºF) в зависимости от входа управления. Легко настраивается с использованием стандартных характеристик позиционера: линейных, квадратичных и корневых отношений или пользовательских характеристик. Полный спектр вариантов управляющих сигналов с обычными позиционерами AV или цифровыми позиционерами EDP300 и TZIDC с коммуникацией HART©. Функция Auto / Manual с быстрым и плавным переключением для ручного управления. Доступны опции корпуса IP66 (NEMA 4X), пневматического или электрического датчика положения, сигнализации / путевых выключателей, опции блокировки при отказе воздуха и обогреваемых корпусов.

---
