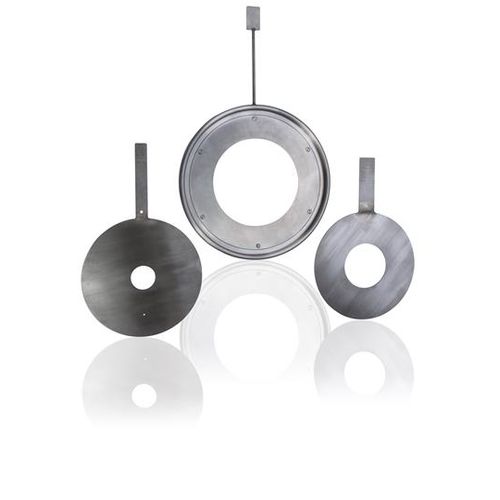

Пластина с отверстием для измерения расхода с дифференциальным давлением FPD150

Пластины для измерения расхода, устанавливаемые между фланцами RF, FF или RTJ Поставляются в концентрическом (с квадратной кромкой, коническим входом и профилем четверть круга) или эксцентрическом (с эксцентрическим и сегментным профилем) исполнении для измерения расхода чистых или загрязненных жидкостей, газов или пара. FPD150 - это серия расходомерных пластин с отверстиями, некоторые из которых при необходимости могут быть доставлены на следующий день, с различными профилями для решения широкого спектра задач, от чистых жидкостей и жидкостей низкой вязкости до загрязненных жидкостей или жидкостей высокой вязкости. Обычно они поставляются с табличкой данных, приваренной к окружности (или встроенной в нее). На этой вкладке может быть выгравирована такая информация, как номер метки и отверстие в пластине, причем все эти данные можно увидеть, не снимая пластину с линии. Данные Конструкции пластин с отверстиями: - Концентрическая пластина с квадратными краями для чистых жидкостей/газов/пара - Пластина с четвертью круга для вязких жидкостей - Конические входные отверстия для вязких жидкостей - Эксцентриковая пластина для грязных жидкостей - Сегментная пластина для грязных жидкостей - Пластина с отверстием в держателе для установки между фланцами труб RTJ
